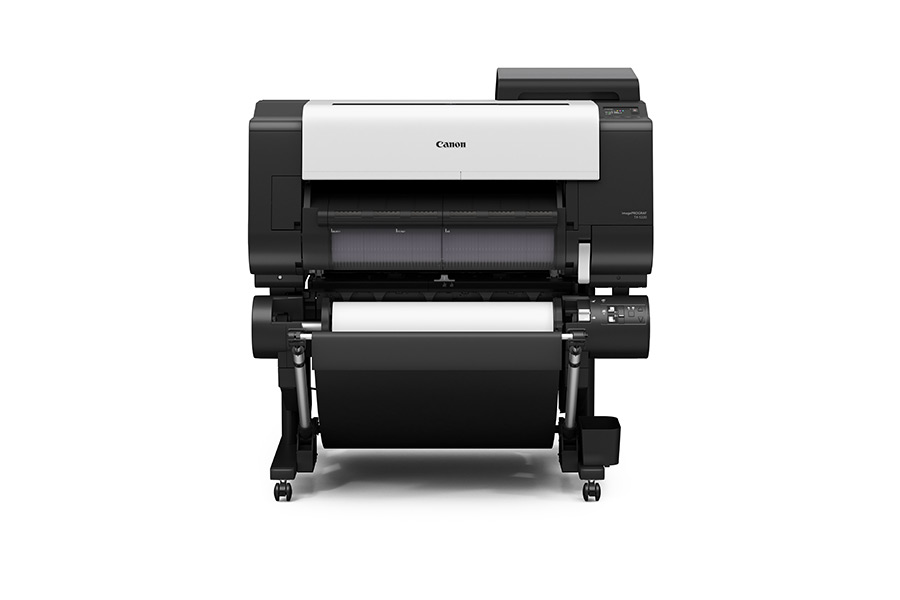

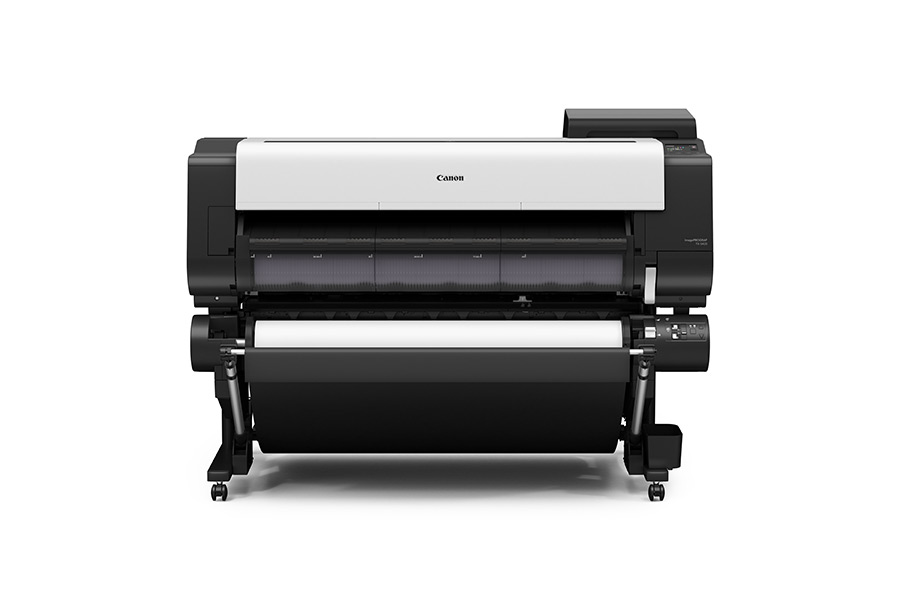

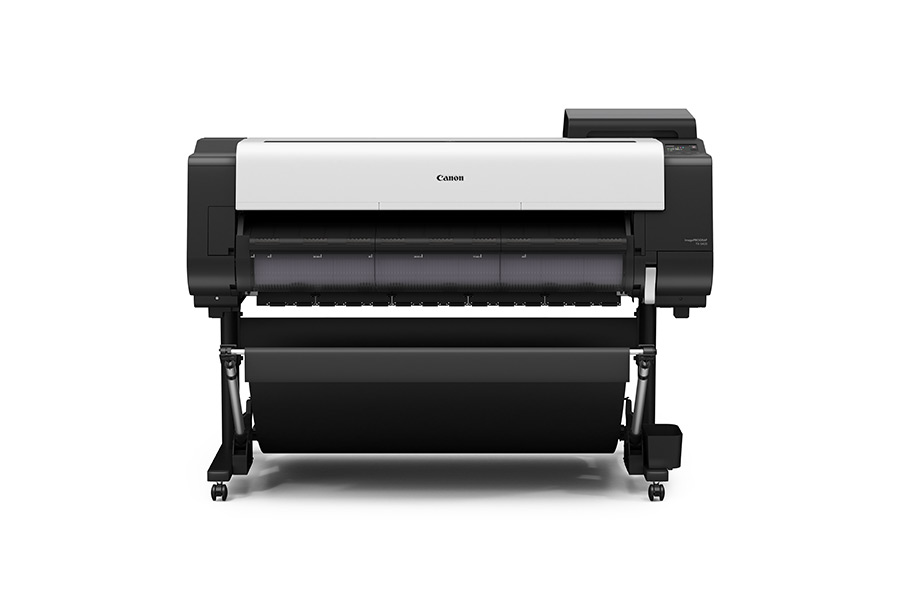

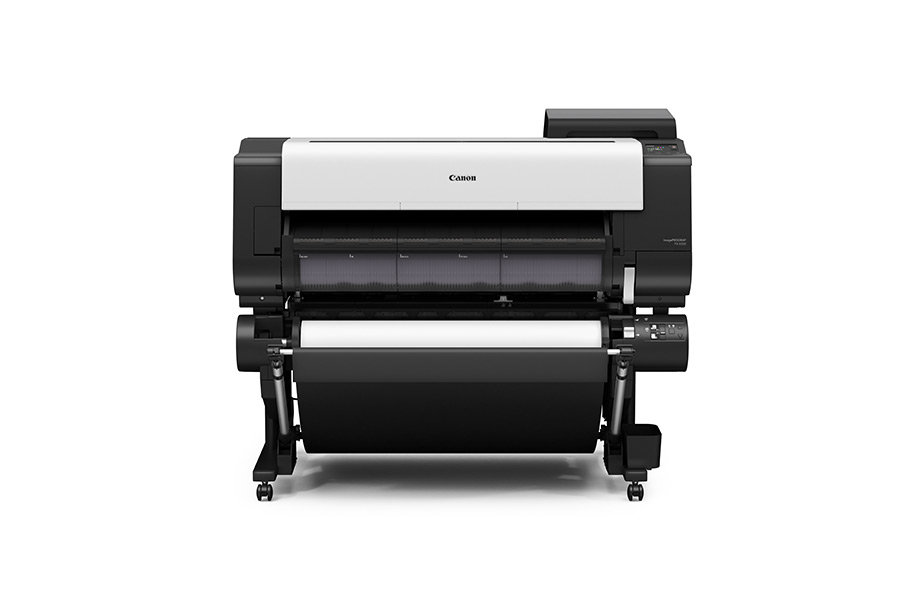

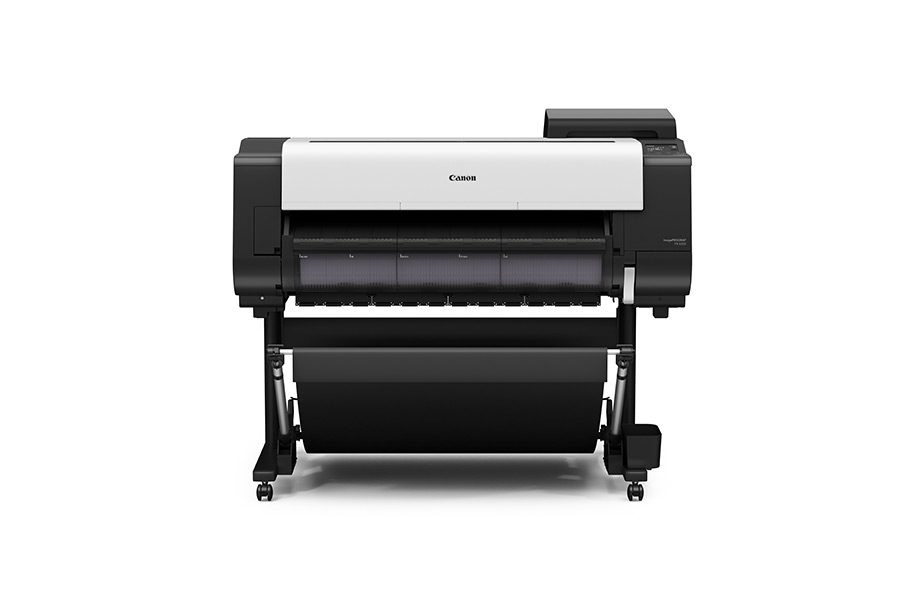

| 打印机型号 | TX-5220D/5220 | TX-5320D/5320 | TX-5420D/5420 | ||||||||
| 幅宽 | 24英寸 | 36英寸 | 44英寸 | ||||||||
| 最大打印分辨率 | 2400 × 1200dpi | ||||||||||
| 设备操作面板 | 4.3英寸LCD 真彩触摸屏； 22种语言支持； | ||||||||||
| 墨水类型 | 颜料墨水 /5 色；MBK、BK、C、M、Y | ||||||||||
| 首张输出速度*1 | 22秒A1(横向) | ||||||||||
| 打印速度（CAD线条图） | 绘图纸(快速Q5) | 20秒/A1 | 17秒/A1*2 | ||||||||
| 绘图纸(快速Q5) | 2.8张A1/分钟*2 | 3.3张A1/分钟*2 | |||||||||
| 绘图纸(快速Q5) | — | 199张A1/小时*2 | |||||||||
| 打印速度 ( 彩色图像 ) | 厚覆膜纸(标准) | 1分20秒/A1 | 2分33秒/A0*3 | ||||||||
| 厚覆膜纸(标准) | 19.5平方米/小时*3 | 20.4平方米/小时*3 | 21.2平方米/小时*3 | ||||||||
| 线条精度*4 | ±0.1 % 以内 | ||||||||||
| 最小线条宽度*5 | 0.02mm | ||||||||||
| 存储 | 内存 | 128GB(物理内存2GB) | |||||||||
| 硬盘 | 500GB自加密硬盘 | ||||||||||
| 纸张处理 | 卷筒供纸 | 打印机前端安装，上下卷轴可自动切换；第二卷纸单元可手动切换至收纸模式，TX-5220D/5320D/5420D为标配； | |||||||||
| 单张供纸 | 通过介质锁定杆手动安装（打印机前端安装） | ||||||||||
| 出纸方向 | 前端出纸，打印面向上 | ||||||||||
| 收纸堆栈（选配件）收纳能力 | 不超过100张（因纸张类型和厚度不同，收纳张数会相应减少） | ||||||||||
| 支持介质厚度/纸张宽度 | 0.07~0.8mm / 152.4～610mm | 0.07~0.8mm / 152.4～917mm | 0.07~0.8mm / 152.4～1118mm | ||||||||
| 可打印纸张长度 | 卷筒纸：101.6mm（布、胶片类等介质为200mm）～18m（取决于操作系统和应用软件）；单张纸：203.2mm～1.6m | ||||||||||
| 推荐页边距 |
卷筒纸：前端20mm，末端3mm，两侧3mm 单张纸：前端20mm，末端20mm（使用AppleAirPrint时为31mm），两侧3mm |
||||||||||
| 最小页边距 |
卷筒纸：前端3mm，末端3mm，两侧3mm；卷筒纸无边距打印时：前端0mm，末端0mm，两侧0mm 单张纸：前端3mm，末端20mm（使用AppleAirPrint时为12.7mm），两侧3mm |
||||||||||
| 最大卷筒纸外径/纸芯直径 | 不超过170mm / 2英寸或3英寸 | ||||||||||
| 支持卷筒纸尺寸（幅宽） | ISO | A3、A3+、A2、A1 | A3、A3+、A2、A1、A0 | ||||||||
| JIS | B4、B3、B2 | B4、B3、B2、B1 | B4、B3、B2、B1、B0 | ||||||||
| ARCH | 12"、18"、24" | 12"、18"、24"、30"、36" | |||||||||
| 其他 | 6"、8"、10"、14"、15"、16"、17"、20"、22"、300mm、500mm、600mm | 6"、8"、10"、14"、15"、16"、17"、20"、22"、34"、300mm、500mm、600mm、800mm | 6"、8"、10"、14"、15"、16"、17"、20"、22"、34"、42"、44"、300mm、500mm、600mm、800mm、1000mm | ||||||||
| 支持单张纸尺寸 | ISO | A4、A3、A3+、A2、A2+、A1、B4、B3、B2 | A4、A3、A3+、A2、A2+、A1、A0、B4、B3、B2、B1 | A4、A3、A3+、A2、A2+、A1、A0、B4、B3、B2、B1、B0 | |||||||
| DIN | C4、C3、C2 | C4、C3、C2、C1、C0 | |||||||||
| JIS | B5、B4、B3、B2 | B5、B4、B3、B2、B1 | B5、B4、B3、B2、B1、B0 | ||||||||
| ANSI | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34" | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34"、28 x 40"、34 x 44" | |||||||||
| ARCH | 9 x 12"、12 x 18"、18 x 24"､24 x 36" | 9 x 12"、12 x 18"、18 x 24"､24 x 36"、26 x 38"、27 x 39"、30 x 42"、36 x 48" | |||||||||
| Photo | (20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、(8 x 10")、（16 ｘ 20"） | ||||||||||
| Poster | 20 x 30"、300×900mm | 20 x 30"、30 x 40"、300×900mm | 20 x 30"、30 x 40"、42 x 60"、44 x 62"、300×900mm | ||||||||
| 其他 | 13×22" | ||||||||||
| 无边距打印支持尺寸 |
[推荐]：JIS B2、ISO A1、10"、14"、17"、24"； [可打印]：JIS B4、ISO A3、ISO A3+、JIS B3、ISO A2、6"、8"、12"、15"、16"、18"、20"、22"、300mm、500mm、600mm； 除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出 |
[推荐]：JIS B2、JIS B1、JIS B0、ISO A1、ISO A0、10"、14"、17"、24"、36"； [可打印]：JIS B4、ISO A3、ISO A3+、JIS B3、ISO A2、ISO B1、6"、8"、12"、15"、16"、18"、20"、22"、30"、34"、300mm、500mm、600mm、800mm； 除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出 |
[推荐]：JIS B2、JIS B1、JIS B0、ISO A1、ISO A0、10"、14"、17"、24"、36"、42"、44"； [可打印]：JIS B4、ISO A3、ISO A3+、JIS B3、ISO A2、ISO B1、6"、8"、12"、15"、16"、18"、20"、22"、30"、34"、300mm、500mm、600mm、800mm、1000mm； 除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出 |
||||||||
| 接口 | USB B 端口 | 高速USB端口（内置） | |||||||||
| USB A 端口 | USB 存储器（直接打印） | ||||||||||
| 千兆以太网 |
标准：IEEE802.3ab（1000base-T）/ IEEE802.3u（100BASE-TX）/ IEEE802.3（10BASE-T）/ IEEE802.1X（EAP-TLS / EAP-TTLS / PEAP） 网络协议:SNMP、 HTTP、TCP/IP（IPv4 / IPv6）、FTP |
||||||||||
| 无线局域网*6 |
标准：IEEE 802.11 n/g/b 加密方式： WPA-PSK（AES）、WPA2-PSK（AES）、WPA3-SAE（AES） WPA-EAP（AES）*、WPA2-EAP（AES）*、WPA3-EAP（AES）* * IEEE802.1X（EAP-TLS / EAP-TTLS / PEAP） |
||||||||||
| 固件 | 语言 | 打印语言 | SGRaster（Swift Graphic Raster）；最大支持逻辑页面长度：300m | ||||||||
| HP-GL/2、HP RTL；最大支持逻辑页面长度：60m | |||||||||||
|
JPEG；支持最大逻辑页面长度：18m*7 CALS G4；支持最大逻辑页面长度：60m*8 |
|||||||||||
| PDF；最大支持逻辑页面长度18m*9 | |||||||||||
| U盘直接打印 | 支持 | ||||||||||
| 状态获取 | SNMP-MIB、IVEC、CPCA | ||||||||||
| 打印作业控制 | IVEC | ||||||||||
| Apple AirPrint | 支持 | ||||||||||
| 随机软件工具*10 |
Windows Print Driver；macOS Print Driver；Linux Driver；Apple AirPrint； Direct Print Plus；Free Layout plus；PosterArtist lite；Canon Print（Mobile）等…. |
||||||||||
| 工作环境 | 温度 : 15 ～ 30℃ , 湿度 : 10 ～ 80%RH ( 无凝结 ) | ||||||||||
| 工作声噪 |
打印时 : 约 50 dB(A) 数据基于ISO7779标准测量所得； 打印机使用24英寸/36英寸/44英寸的Plain Paper纸张，标准模式，线条/文本模式 |
||||||||||
| 检测与调整 | 打印头高度调节 | 自动方式/手动方式（8级调节） | |||||||||
| 打印长度校正 | 手动方式 | ||||||||||
| 打印头倾斜校正 | 手动方式 | ||||||||||
| 色彩调整 | 支持（色彩校正执行功能） | ||||||||||
| 卷筒纸余量检测 | 条码打印或自动估算 | ||||||||||
| 电源功率 | 电源 | AC 100-240V（50-60Hz）； | |||||||||
| 运行时能耗（网络端口连接） | 约86W | 约86W | 约87W | ||||||||
| 休眠模式能耗（网络端口连接） | 约1.7W | ||||||||||
| 电源关闭时能耗（网络端口连接） | 约0.1W | ||||||||||
| 相关认证 | 中国：CCC、SRRC | ||||||||||
| 相关环境法规对应 | 符合中国RoHS法规 | ||||||||||
| 设备尺寸、重量 | 主机+支架+卷纸单元+收纸篮 |
1110 x 984 x 1168 mm (收纸篮打开）； 重量： 107 kg（卷纸单元 16 kg） |
1390 x 984 x 1168 mm (收纸篮打开）； 重量： 122 kg（卷纸单元 19 kg） |
1593 x 984 x 1168 mm (收纸篮打开）； 重量： 132 kg（卷纸单元 20 kg） |
|||||||
| 包装尺寸、重量 | 主机（含木质托盘） |
主机： 1338 x 912 x 1139 mm，重量：122 kg 支架：含收纸篮，TX-5220D为标配 1174 x 827 x 223 mm，重量：27 kg |
主机：含支架和收纸篮 1626 x 903 x 1033 mm，重量：157 kg |
主机：含支架和收纸篮 1820 x 915 x 1042 mm，重量：168 kg |
|||||||
| 卷纸单元 | 1244 x 562 x 461 mm，重量：28 kg | 1524 x 562 x 461 mm，重量：31 kg | 1727 x 562 x 461 mm，重量：34 kg | ||||||||
| 打印头 | |||||||||||
| Print Head | 型号 | PF-06（6通道一体式） | |||||||||
| 喷嘴数量 | 15,360个喷嘴（MBK: 5,120个喷嘴，其他颜色每色2,560个喷嘴） | ||||||||||
| 墨水盒 | |||||||||||
| Ink Tank | 型号 |
M颜色：PFI-8111（160ml） / PFI-8311（330 ml）/ PFI-8711（700 ml）； 其他颜色：PFI-8110（160ml） / PFI-8310（330 ml）/ PFI-8710（700 ml） |
|||||||||
| 随机墨盒容量 | MBK 330 ml；其他颜色：160 ml | 所有颜色330 ml | |||||||||
| 副墨仓容量 | 每个颜色30ml | ||||||||||
| 其他商品 | |||||||||||
| 裁刀 | CT-07 | ||||||||||
| 维护墨盒 | MC-30 | ||||||||||
| 卷筒纸支架 | RH2-29（含2“/3"卷纸转换接头） | RH2-34（含2“/3"卷纸转换接头） | RH2-46（含2“/3"卷纸转换接头） | ||||||||
| 第二卷纸单元 | RU-22（TX-5220D为标配） | RU-32（TX-5320D为标配） | RU-42（TX-5420D标配） | ||||||||
| 收纸篮/支架 | 无 / SD-21(TX-5220D为标配） | BU-04 / 标配 | BU-05 / 标配 | ||||||||
| 收纸堆栈 | SS-21 | SS-31 | SS-41 | ||||||||
*1 首张输出时间是打印机在就绪状态下，设定Q5快速打印速度和线条/文字模式，使用佳能Plain paper纸张打印A1横向CAD图纸时的测试结果，实际数据会因测定环境和测定条件的不同而有所变化；
*2 设定Q5快速打印速度和线条/文字模式，使用佳能Plain paper纸张打印A1横向CAD图纸时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*3 设定标准打印速度和图像模式，使用佳能Heavy weight Coated Paper纸张打印彩色图像时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*4 用户调整前后在相同环境和介质情况下，使用CAD介质（普通纸、覆膜纸等）输出得到的结果；
*5 根据分辨率等数据计算的理论值；
*6 无线功能可关闭，详细信息可与销售公司人员确认；
*7 支持版本JFIF1.02；Basuc DCT压缩方式；RGB/灰度 色彩模式；24位/8位 色彩；水平和垂直像素数不超过 38,400；(部分采样方式不支持)
*8 CALS数据格式：MIL-R-28002A I型；标题部分：MIL-STD-1840A；数据部分：ITU_G4格式的光栅数据，建议遵循ITU-T T.6规则；打印方式通过网络文件直接打印(FTP打印)；
*9 支持版本1.7；不支持超打印、透明数据等功能；不支持含密码的数据文件；包含字体时推荐使用内嵌字体替换，内嵌字体信息可与佳能公司联系咨询；
*10 此处未列举所有软件，大部分软件需要在佳能官网下载与支持页面自行下载，软件版本有更新时恕不另行单独通知。

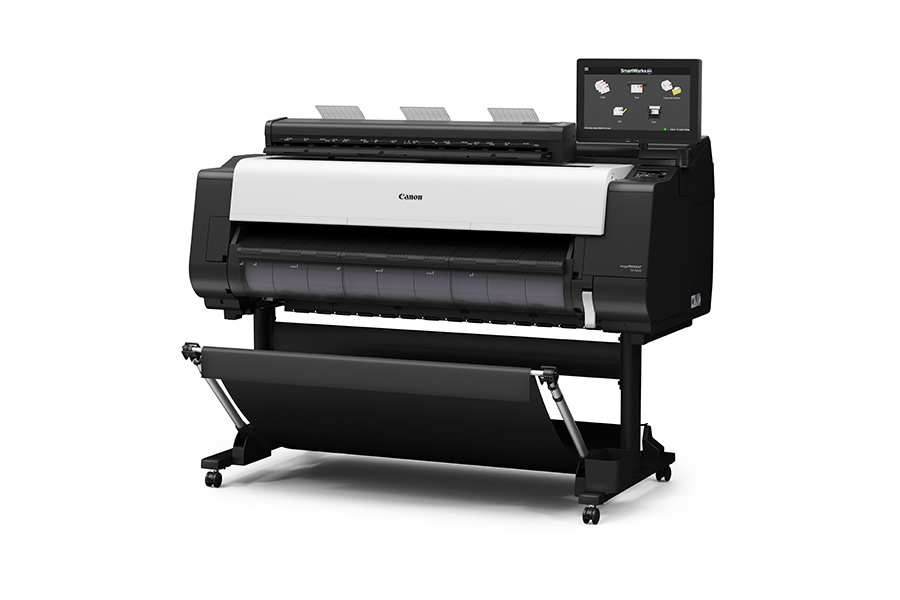

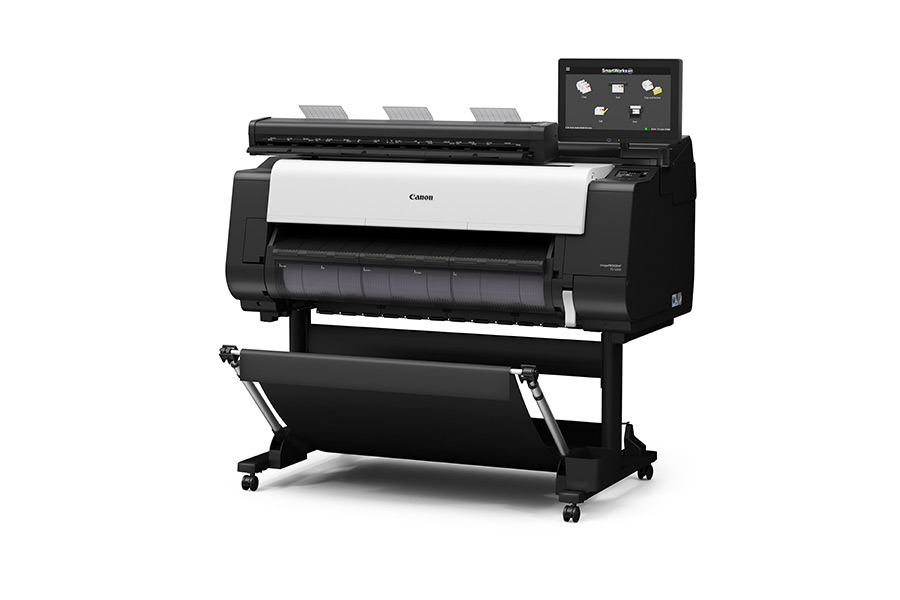

| TX-5320D/5320 MFP、TX-5420D/5420 MFP | ||||||||
| 扫描仪型号 | Z36 AIO | Z36 Touch | ||||||
| 技术规格 | CIS（单列式传感器） | |||||||
| 扫描宽度 | 6英寸~36英寸 | |||||||
| 原稿宽度 | 38英寸 | |||||||
| 最大扫描长度 |
标准扫描模式*1：15.24 米（TIFF）、8 米（JPEG/PDF） 长图扫描模式*2：彩色文档300dpi扫描长度不小于25米（PDF格式） |
|||||||
| 原稿厚度*3 | 0.07 毫米~1.0 毫米 | |||||||
| 扫描速度*4 | 黑白扫描（200dpi 模式）：13 英寸 / 秒 | |||||||
| 彩色扫描（200dpi 模式）：3 英寸 / 秒 | ||||||||
| 彩色复印（200/200dpi 模式 ）：6 英寸 / 秒 | ||||||||
| 扫描仪分辨率 | 光学分辨率 1,200dpi | |||||||
| 可选分辨率：100、200、300、400、600、800、1000、1200dpi | ||||||||
| 扫描精度*5 | .+/- 0.1% 或 +/- 1像素 | |||||||
| 原稿送纸方式 | 前部送纸；回转出纸或后部直接出纸 | |||||||
| 扫描仪与打印机连接方式 | USB | |||||||
| 触控屏尺寸 | 15.6英寸触控（AIO一体式） | 15.6英寸触摸屏*6（16:9） | ||||||
| 随机软件 | SmartWorks MFP（实时图像预览，支持TIFF,JPEG.TIFF G4和PDF格式） | |||||||
| 相关认证 | CCC，Cul/UL，FCC(EMC)，CE，EAC，VCCI，BIS，CB，RCM, Energy Star，CB，NOM-019，C-TICK，EMC +LOA，UL AR，WEEE，REACH，RoHS | |||||||
| 服务器配置 | windows 10物联网企业版 - 64位 • 100Mbs 以太网 • 8GB RAM 内存 • 256GB SSD • 背面：USB 3.0接口3个/USB 2.0接口1个 • 正面：USB 3.0接口1个（扫描到USB存储器） • 千兆网卡接口1个 | — | ||||||
| 认证（AIO 服务器） | CCC, CEL, CB, CE, EAC, FCC, UL, Energy Star, VCCI, PSE, RCM, BIS, WEEE, RoHS/REACH | — | ||||||
| 扫描/复印软件建议运行环境 | — | windows 10/11 - 64位 • 1000Mbs 以太网 • 8GB RAM 内存 • 256GB SSD • USB 3.0接口3个 • 最小2GB运行空间 • 20GB图像处理空间 | ||||||
| 包装尺寸/重量 | 1,125 × 415 × 365mm；重量：20.8 KG | 1,125 × 415 × 365mm；重量：19.8 KG | ||||||
| 扫描仪电源环境/能耗 | 100~240V，50~60Hz；休眠时0.2w；扫描时23.3W； | |||||||
| 运行要求 | 扫描仪需要连接到打印机，否则无法独立运行 | |||||||
*1 扫描长度因文件保存类型和扫描分辨率不同而异，此次是使用200dpi精度的最大扫描长度；
*2 扫描长度因文件保存类型和扫描分辨率不同而异，长图扫描模式如采用200dpi精度扫描时，可扫描长度不低于50米；
*3 厚的扫描原稿必须为软性材料，扫描时需拆下回纸导板；
*4 扫描速度与扫描仪所支持的分辨率成比例；
*5 扫描精度可能因操作环境和介质的类型和厚度而异；
*6 使用触摸屏功能需要同时连接HDMI线和USB线。

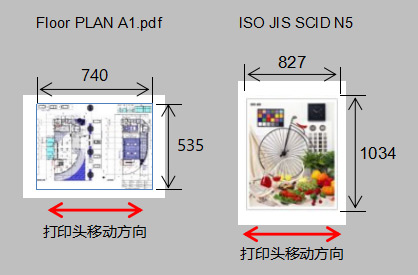

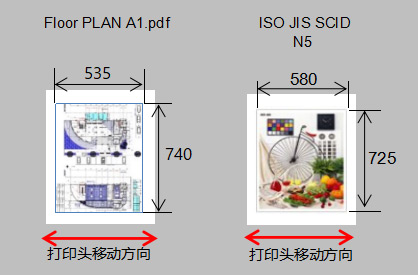

| 打印测定环境/条件 | TX-5420D/5420、TX-5320D/5320 | 输出图像 | TX-5220D/5220 | 输出图像 | ||||||||
| 纸张尺寸 (mm) | 841 x 594 (A1) | 841 x 1189(A0) |
|
594 x 841(A1) |
|
|||||||
| 输出尺寸 (mm) | 740 x 535 | 827 x 1034 | 535 x 740 | 580 x 725 | ||||||||
| 输出图像 | Floor_PLAN_A1.pdf | ISO JIS SCID N5 | Floor_PLAN_A1.pdf | ISO JIS SCID N5 | ||||||||
| 应用软件 | Adobe Acrobat Reader DC | Photoshop Elements | Adobe Acrobat Reader DC | Photoshop Elements | ||||||||
| 操作信息 | 操作系统：Windows10 Enterprise 64位 | 操作系统：Windows10 Enterprise 64位 | ||||||||||
| 说明 | 打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间；根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同 | 打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间；根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同 | ||||||||||
* 1英寸=2.54毫米
* 以上产品说明的内容、图片等仅供参考，产品及产品信息最终以产品实物及随机资料为准。我司已对所有资料内容详尽校对，如仍有任何疏漏或翻译误差，敬请谅解。
* 产品规格等信息如有变更，恕不另行通知，购买前请与销售商确认。
* 以上测试数据来源于佳能实验室，实际数据会因测定环境和测定条件的不同而有所变化。
