TM-5510M
TM-5610M

打印机型号			TM-5510M	TM-5610M
幅宽			24 英寸	36 英寸
最大打印分辨率			2,400 × 1,200 dpi
设备操作面板			5.0英寸LCD 真彩触摸屏； 22种语言支持；
墨水类型			颜料墨水 /5 色；MBK、BK、C、M、Y
线条精度^*1			±0.1 % 以内
最小线条宽度^*2			0.02 mm
存储	内存		6 GB
	硬盘		无
打印速度（CAD线条图）	绘图纸(快速Q5)^*3		20秒 / A1	17秒 / A1(横向)
	绘图纸(快速Q5)^*3		2.9张A1 / 分钟	3.2张A1(横向) / 分钟
	绘图纸(快速Q5)^*3		172张A1 / 小时	196张A1(横向) / 小时
打印速度 ( 彩色图像 )	厚覆膜纸(标准)^*4		1分21秒 / A1	2分30秒 / A0
	厚覆膜纸(标准)^*4		19.3平方米 / 小时	20.7平方米 / 小时
	光面相纸(标准)		7.3平方米 / 小时	8.3平方米 / 小时
复印速度（CAD线条图）	绘图纸(标准)^*5		约 63秒 / A1	约 63秒 / A1(纵向)
扫描仪	技术规格		CIS(单列式传感器)技术
	扫描光源		双LED光源
	光学分辨率 (主扫描 × 副扫描)		600 dpi × 600 dpi
	扫描/复印分辨率模式		200 dpi、300 dpi、600 dpi
	灰度级数		灰度：8 bit；彩色：每个RGB通道 8 bit
	扫描宽度		153 mm～610 mm	153 mm～914 mm
	扫描长度		JPEG：120 mm～8,304 mm (200 dpi)；PDF：120 mm～5,080 mm (200 dpi)
	原稿尺寸		宽度：158 mm～622 mm；长度：200 mm～8,304 mm	宽度：153 mm～927 mm；长度：200 mm～8,304 mm
	原稿厚度		0.07 mm～0.8 mm （较薄或较厚的原稿扫描时建议使用衬纸套）
	扫描速度		彩色200 dpi：5 英寸/秒；灰度200 dpi：10 英寸/秒
	扫描目标位置		USB存储器(FAT16、FAT32、exFAT)、邮件、SMB
	文件格式		JPEG、PDF
	原稿纸张类型		普通纸、覆膜纸、蓝图纸、描图纸、光面纸(扫描时建议请使用衬纸套)
	扫描功能		自动原稿尺寸检查、浓度调整、对比度调整、锐度调整
	复印份数		最多99份
	缩放比例		25%～432%
	预设模式		CAD(素描)、海报/照片、蓝图(黑白转换)、蓝图负片(黑白转换)等
纸张处理	卷筒供纸		单卷筒（顶部安装，前部出纸）
	单张供纸		打印机顶部进纸，通过介质锁定杆手动安装
	出纸方向		前端出纸，打印面向上
	卷筒/单张切换		用户手动方式切换
	收纸篮图纸堆叠能力^*6		堆叠状态20张A1 / A0纵向图纸(普通纸) 平铺状态20张A2 / A1横向图纸(普通纸)
	支持介质厚度/纸张宽度		0.07 mm～0.8 mm / 203.2 mm～610mm	0.07 mm～0.8 mm / 203.2 mm～917mm
	可打印纸张长度		卷筒纸：203.2 mm～18 m（取决于操作系统和应用软件）；单张纸：279.4 mm～1.6 m
	最大卷筒纸外径		不超过150 mm
	卷筒纸纸芯尺寸		支持 2 英寸或 3 英寸
	推荐页边距		卷筒纸：前端20 mm，两侧3 mm，末端3 mm 单张纸：前端20 mm，两侧3 mm，末端20 mm（使用Apple AirPrint时为31 mm）
	最小页边距		卷筒纸：前端3 mm，两侧3 mm，末端3 mm；卷筒纸无边距打印时：前端0 mm，两侧0 mm，末端0 mm 单张纸：前端3 mm，两侧3 mm，末端20 mm（使用Apple AirPrint时为12.7 mm）
	支持卷筒纸尺寸（幅宽）	ISO	A3、A3+、A2、A2+、A1	A3、A3+、A2、A2+、A1、A0
		JIS	B4、B3、B2	B4、B3、B2、B1
		ARCH	12"、18"、24"	12"、18"、24"、30"、36"
		其他	8"、10"、14"、15"、16"、17"、20"、22"、300 mm、500 mm、600 mm	8"、10"、14"、15"、16"、17"、20"、22"、34"、300 mm、500 mm、600 mm、800 mm
	支持单张纸尺寸	ISO	A4、A3、A3+、A2、A2+、A1、B4、B3、B2	A4、A3、A3+、A2、A2+、A1、A0、B4、B3、B2、B1
		DIN	C4、C3、C2	C4、C3、C2、C1、C0
		JIS	B4、B3	B4、B3、B2、B1
		ANSI	8.5" x 11"、8.5" x 14"、11" x 17"、13" x 19"、17" x 22"、 22" x 34"	8.5" x 11"、8.5" x 14"、11" x 17"、13" x 19"、17" x 22"、 22" x 34"、28" x 40"、34" x 44"
		ARCH	9" x 12"、12" x 18"、18" x 24"、24" x 36"	9" x 12"、12" x 18"、18" x 24"、24" x 36"、26" x 38"、27" x 39"、30" x 42"、36" x 48"
		Photo	20" x 24"、18" x 22"、14" x 17"、12" x 16"、10" x 12"、10" x 15"、16" ｘ 20"
		Poster	20" x 30"、300 mm × 900 mm、500 mm x 700 mm	20" x 30"、30" x 40"、300 mm × 900 mm、500 mm x 700 mm、700 mm x 1,000 mm
		其他	13" × 22"
	无边距打印支持尺寸		[推荐]：JIS B2、ISO A1、10"、14"、17"、24"； [可打印]：JIS B4、ISO A3、ISO A3+、ISO A2、JIS B3、8"、12"、15"、16"、18"、20"、22"、300 mm、500 mm、600 mm；除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出	[推荐]：JIS B2、JIS B1、ISO A1、ISO A0、10"、14"、17"、24"、36"； [可打印]：JIS B4、ISO A3、ISO A3+、ISO A2、JIS B3、8"、12"、15"、16"、18"、20"、22"、30"、34"、300 mm、500 mm、600 mm、800 mm；除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出
接口	USB B 端口		高速USB端口（内置）
	USB A 端口		USB 存储器（仅支持扫描到存储器，不支持直接打印）
	千兆以太网		标准：IEEE802.3ab（1000base-T）/ IEEE802.3u（100BASE-TX）/ IEEE802.3（10BASE-T）网络协议:SNMP(Canon-MIB)、 HTTP、TCP/IP（IPv4 / IPv6）、SMB
	无线局域网^*7		标准：IEEE 802.11 n/g/b 加密方式：WPA-PSK(AES)、WPA2-PSK(AES)、WPA3-SAE(AES)、WPA-EAP(AES)、WPA2-EAP(AES)、WPA3-EAP(AES)* * IEEE802.1X（EAP-TLS / EAP-TTLS / PEAP）
固件	语言	打印语言	SGRaster（Swift Graphic Raster）；最大支持逻辑页面长度：200 m
			HP-GL/2、HP RTL；最大支持逻辑页面长度：60 m
			JPEG；支持最大逻辑页面长度：18 m^8 CALS G4；支持最大逻辑页面长度：60 m^9
			PDF；不支持
		U盘直接打印	不支持
		状态获取	SNMP-MIB(标准 MIB、Canon-MIB)、IVEC、CPCA(有限功能)
		打印作业控制	IVEC
		无驱动无线打印	Apple AirPrint（Mac OS / IOS / iPadOS） Mopria^®（Andriod/Windows） IPP-Everywhere（ChromeOS）
随机软件工具^*10			Windows Print Driver；macOS Print Driver；Linux Driver；Apple AirPrint； Direct Print Plus；Free Layout plus；PosterArtist lite；Canon Print（Mobile）等….
工作环境			温度 : 15℃～30℃ , 湿度 : 10%RH～80%RH ( 无凝结 )
工作声噪			打印时 : 约 41 dB(A) 数据基于 ISO7779 标准测量所得；打印机使用 36英寸Plain Paper纸张，标准模式，线条/文本模式
检测与调整	打印头高度调节		自动方式/手动方式（8级调节）
	打印长度校正		手动方式
	打印头倾斜校正		手动方式
	条带校正		自动方式/手动方式
	喷孔检测/喷孔补偿		自动
	色彩调整		支持（色彩校正执行功能）
	卷筒纸余量检测		条码打印或自动估算
电源功率	电源		AC 100 V～240 V（50 Hz～60 Hz）
	运行时能耗（网络端口连接）		约 70 W	约 76 W
	休眠模式能耗（网络端口连接）		约 1.6 W
	电源关闭时能耗（网络端口连接）		约 0.06 W
相关认证			中国：CCC、SRRC
相关环境法规对应			符合中国RoHS法规
设备尺寸、重量	主机		978 mm x 720 mm x 421 mm (操作面板未打开）；重量：51 kg（含卷纸轴/不含打印头和墨水）	1,285 mm x 720 mm x 421 mm (操作面板未打开）；重量：62 kg（含卷纸轴/不含打印头和墨水）
	主机+支架+收纸篮		978 mm × 885 mm × 1,041mm（堆叠式收纸篮打开）；重量：64 Kg(含卷纸轴/不含打印头和墨水） *支架/收纸篮为选配	1,285 mm x 885 mm x 1,041 mm (堆叠收纸篮打开）；重量：77 kg（含卷纸轴/不含打印头和墨水）
包装尺寸、重量	主机		1,152 mm × 913 mm × 650 mm 重量：83 kg	—
	主机（含支架、堆叠式收纸篮、托盘）		—	1,462 mm × 1,122 mm × 769 mm 重量：124 kg
打印头
打印头	型号		PF-06（6通道一体式）
	喷嘴数量		15,360个喷嘴（MBK: 5,120个喷嘴，其他颜色每色2,560个喷嘴）
墨水盒
墨水盒	型号		MBK：PFI-8323（300 ml）/PFI-8123（130 ml）；M：PFI-8321（300 ml）/PFI-8121（130 ml） BK/C/Y：PFI-8320（300 ml）/PFI-8120（130 ml）
	随机墨盒容量		MBK：130 ml；其他颜色：90 ml
	副墨仓容量		每个颜色11 ml
其他商品
裁刀			CT-08
支架			SD-26（支架包含堆叠式收纸篮）	标配
桌面收纸篮			BU-07
维护墨盒			MC-31
卷纸轴			RH2-28（含2“/3"卷纸转换接头）	RH2-35（含2“/3"卷纸转换接头）
IC卡读卡器转接器			RA-02

*1 用户调整前后在相同环境和介质情况下，使用CAD介质（普通纸、覆膜纸等）输出得到的结果；
*2 根据分辨率等数据计算的理论值；
*3 设定Q5快速打印速度和线条/文字模式，使用佳能Plain paper纸张打印A1尺寸CAD图纸时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*4 设定标准打印速度和图像模式，使用佳能Heavy weight Coated Paper纸张打印彩色图像时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*5 原稿文件的复杂程度对于复印速度有直接影响，实际数据会因测定环境和测定条件的不同而有所变化；
*6 可收纳打印件数量不包含使用高曲度纸张的情况，测试时使用的是优质普通纸或无涂层纸张，克重在80g~90g之间；
*7 无线功能可关闭，详细信息可与销售公司人员确认；
*8 支持版本JFIF1.02；Basuc DCT压缩方式；RGB/灰度色彩模式；24位/8位色彩；水平和垂直像素数不超过 38,400；(部分采样方式不支持)
*9 CALS数据格式：MIL-R-28002A I型；标题部分：MIL-STD-1840A；数据部分：ITU_G4格式的光栅数据，建议遵循ITU-T T.6规则；打印方式通过网络文件直接打印(FTP打印)；
*10 此处未列举所有软件，大部分软件需要在佳能官网下载与支持页面自行下载，软件版本有更新时恕不另行单独通知。

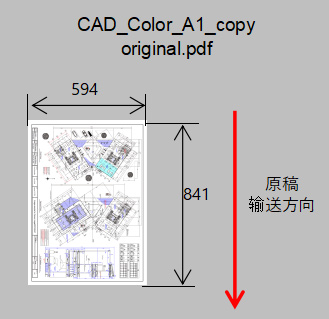

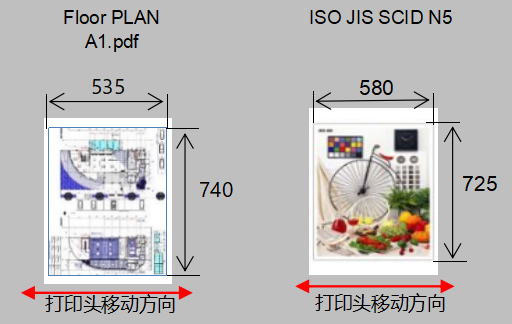

打印测定环境/条件	TM-5510M		输出图像	复印测定环境/条件		原稿图像
纸张尺寸(mm)	594 x 841	594 x 841		原稿尺寸(mm)	594 x 841
输出尺寸(mm)	535 x 740	580 x 725		复印模式	CAD线条图
输出图像	Floor_PLAN_A1.pdf	ISO JIS SCID N5		复印质量	标准
应用软件	Adobe Acrobat Reader DC	Photoshop Elements		输出尺寸(mm)	594 x 841
操作信息	操作系统：Windows10 Enterprise 64位			纸张类型	普通纸
说明	打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间；根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同			扫描仪会自动弹出原稿，所以复印速度是从点击复印键到打印完成所需的时间

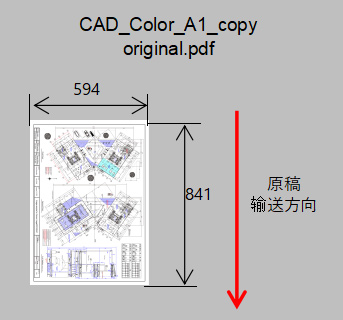

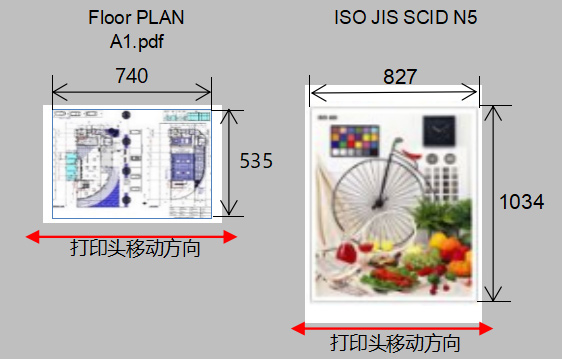

打印测定环境/条件	TM-5610M		输出图像	复印测定环境/条件		原稿图像
纸张尺寸(mm)	841 x 594 (A1)	841 x 1189(A0)		原稿尺寸(mm)	841 x 594
输出尺寸(mm)	740 x 535	827 x 1034		复印模式	CAD线条图
输出图像	Floor_PLAN_A1.pdf	ISO JIS SCID N5		复印质量	标准
应用软件	Adobe Acrobat Reader DC	Photoshop Elements		输出尺寸(mm)	841 x 594
操作信息	操作系统：Windows10 Enterprise 64位			纸张类型	普通纸
说明	打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间；根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同			扫描仪会自动弹出原稿，所以复印速度是从点击复印键到打印完成所需的时间

* 1英寸=25.4毫米
* 以上产品说明的内容、图片等仅供参考，产品及产品信息最终以产品实物及随机资料为准。我司已对所有资料内容详尽校对，如仍有任何疏漏或翻译误差，敬请谅解。产品规格等信息如有变更，恕不另行通知，购买前请与销售商确认。
* 以上测试数据来源于佳能实验室，实际数据会因测定环境和测定条件的不同而有所变化。
