TM-5240
TM-5340

打印机型号			TM-5240	TM-5340
幅宽			24“	36“
最大打印分辨率			2400 × 1200dpi
设备操作面板			4.3英寸LCD真彩触摸屏；22种语言支持；
墨水类型			颜料墨水/5色；MBK、BK、C、M、Y
打印速度（CAD线条图）	绘图纸(快速Q5)^*1		23秒/A1；	21秒/A1横向；
	绘图纸(快速Q5)^*1		2.4张A1/分钟	2.7张A1（横向）/分钟
	绘图纸(快速Q5)^*1		147张A1/小时	162张A1（横向）/小时
打印速度(彩色图像)	绘图纸(快速Q5)^*2		25秒/A1；	43秒/A0；
	厚覆膜纸(快速)^*3		56秒/A1；	1分42秒/A0；
线条精度^*4			±0.1%以内
最小线条宽度^*5			0.02mm
存储	内存		物理内存2GB
	硬盘		—
纸张处理	卷筒供纸		单卷筒（顶部安装）
	单张供纸		打印面向上，通过介质锁定杆手动安装
	卷筒/单张切换方式		手动切换
	出纸方向		打印面冲上，前端出纸
	纸张宽度		卷筒纸：203.2～610mm；单张纸：203.2~610mm	卷筒纸：203.2～917mm；单张纸：203.2~610mm
	可打印纸张长度		卷筒纸：203.2mm～18m（取决于操作系统和应用软件）；单张纸：279.4mm～1.6m
	推荐页边距		卷筒纸：前端20mm，末端3mm，两侧3mm 单张纸：前端20mm，末端20mm（使用AppleAirPrint时为31mm），两侧3mm
	最小页边距		卷筒纸：前端3mm，末端3mm，两侧3mm 卷筒纸（无边距打印时）：前端0mm，末端0mm，两侧0mm 单张纸：前端3mm，末端20mm（使用AppleAirPrint时为12.7mm），两侧3mm
	最大卷筒纸外径/纸芯直径		不超过150mm/2英寸或3英寸（2"/3"转换接头需另购）
	支持介质厚度		0.07~0.8mm
	支持卷筒纸尺寸（幅宽）		ISO：A3、A3+、A2、A2+、A1； JIS：B4、B3、B2； ARCH：12"、18"、24"；其他：8"、10"、14"、15"、16"、17"、20"、22"、300mm、500mm、600mm	ISO：A3、A3+、A2、A2+、A1、A0； JIS：B4、B3、B2、B1； ARCH：12"、18"、24"、30"、36"；其他：8"、10"、14"、15"、16"、17"、20"、22"、34"、300mm、500mm、600mm、800mm
	支持单张纸尺寸		ISO：A4、A3、A3+、A2、A1、B4、B3、B2； DIN：C4、C3、C2； JIS：B4、B3； ANSI：8.5 × 11"、8.5 × 14"、11 × 17"、13 × 19"、17 × 22"、22 × 34"； ARCH：9 × 12"、12 × 18"、18 × 24"、24 × 36"； Photo：20 × 24"、18 × 22"、14 × 17"、12 × 16"、10 × 12"、10 × 15"、16 × 20"； Poster：20 × 30"、300 × 900mm；其他：13 × 22"	ISO：A4、A3、A3+、A2、B4、B3、B2、B1； DIN：C4、C3、C2、C1、C0； JIS：B4、B3、B2、B1； ANSI：8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34"、28 x 40、34 x 44"； ARCH：9 x 12"、12 x 18"、18 x 24"、24 x 36"、26 x 38"、27 x 39"、30 x 42"、36 x 48"； Photo：20 × 24"、18 × 22"、14 × 17"、12 × 16"、10 × 12"、10 × 15"、16 × 20"； Poster：20 × 30"、30 × 40"、300 × 900mm；其他：13 × 22"
	无边距打印支持尺寸		[推荐]：515mm(JIS B2)、594mm(ISO A1)、10"、14"、17"、24"； [可打印]：257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、515mm(JIS B3)、8"、12"、15"、16"、18"、20"、22"、300mm、500mm、600mm；除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出	[推荐]：515mm(JIS B2)、728mm(JIS B1)、594mm(ISO A1)、841mm(ISO A0)、10"、14"、17"、24"、36"； [可打印]：257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、515mm(JIS B3)、8"、12"、15"、16"、18"、20"、22"、30"、34"、300mm、500mm、600mm、800mm；除上述尺寸之外，在使用卷筒纸时，支持用户自定义尺寸的无边距打印输出
接口	USB B端口		高速USB端口（内置）
	USB A端口		无
	千兆以太网		标准：IEEE802.3ab（1000base-T）/ IEEE802.3u（100BASE-TX）/ IEEE802.3（10BASE-T）网络协议:SNMP（Canon-MIB）、 HTTP、TCP/IP(IPv4/IPv6)、FTP
	无线局域网^*6		标准：IEEE 802.11n/g/b 加密方式： WPA-PSK（TKIP/AES）、WPA2-PSK（TKIP/AES）、WPA3-SAE(AES) WPA-EAP(AES)、WPA2-EAP(AES)、WPA3-EAP(AES)* *支持IEEE802.1X（EAP-TLS/EAP-TTLS/PEAP）
固件	语言	打印语言	SGRaster（Swift Graphic Raster）；支持最大逻辑页面长度：200m
			HP-GL/2、HP RTL；支持最大逻辑页面长度：60m
			JPEG；支持最大逻辑页面长度：18m^7 CALS G4；支持最大逻辑页面长度：60m^8
		U盘直接打印	不支持
		状态获取	SNMP-MIB、IVEC、CPCA
		打印作业控制	IVEC
		Apple AirPrint	支持
随机软件工具^*9			Windows Print Driver；macOS Print Driver；Linux Driver；Apple AirPrint； Direct Print Plus；Free Layout plus；PosterArtist lite；Canon Print（Mobile）
工作环境			温度:15～30℃,湿度:10～80%RH(无凝结)
工作声噪			打印时:约39 dB 数据基于ISO7779标准测量所得；打印机使用24英寸Plain Paper纸张，标准模式，线条/文本模式	打印时:约39 dB 数据基于ISO7779标准测量所得；打印机使用36英寸Plain Paper纸张，标准模式，线条/文本模式
检测与调整	打印头高度调节		自动方式/手动方式（8级调节）
	打印长度校正		手动方式
	打印头倾斜校正		手动方式
	色彩调整		支持（色彩校正执行功能）
	卷筒纸余量检测		条码打印或自动估算
电源功率	电源		AC 100-240V（50-60Hz）
	运行时能耗		约59W（网络端口连接时）	约65W（网络端口连接时）
	休眠模式能耗		约1.6W（网络端口连接时）	约1.6W（网络端口连接时）
相关认证			中国：CCC、SRRC
相关环境法规对应			符合中国RoHS法规
设备尺寸、重量	主机		978 x 748 x 439 mm (操作屏幕未抬起时）；重量：40 kg (包含卷筒纸支架，不含打印头和墨水盒)	1285 x 748 x 439 mm (操作屏幕未抬起时）；重量：47.5 kg (包含卷筒纸支架，不含打印头和墨水盒)
	主机+支架+收纸篮		978 x 868 x 1060 mm (操作屏幕未抬起且收纸篮打开时）；重量：50.9 kg (包含卷筒纸支架，不含打印头和墨水盒)	1285 x 868 x 1060 mm (操作屏幕未抬起且收纸篮打开时）；重量：59.2 kg (包含卷筒纸支架，不含打印头和墨水盒)
设备包装尺寸、重量（含木质托盘）	主机		1152 x 912 x 679 mm，重量：71kg	包含支架（SD-33）：1462 x 913 x 801 mm，重量：100kg
	支架		SD-24（含收纸篮）：1058 x 826 x 270 mm，重量：20kg	—
打印头
Print Head	型号		PF-06（6通道一体式）
	喷嘴数量		15,360个喷嘴（MBK: 5,120个喷嘴，其他颜色每色2,560个喷嘴）
墨水盒
Ink Tank	型号		M颜色：PFI-8031（55 ml）；其他颜色：PFI-8030（55 ml）；
	随机墨盒容量		MBK颜色：80 ml；其他颜色：55 ml
	副墨仓容量		每个颜色6ml
选配件
打印机支架			SD-24	标配SD-33
裁刀			CT-08
维护墨盒			MC-31
卷筒纸支架（含2“/3"卷纸转换接头）			RH2-28	RH2-35

*1 使用Q5快速打印速度并设定线条/文字模式进行打印，使用佳能Plain paper纸张打印CAD图纸时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*2 使用Q5快速打印速度并设定图像模式进行打印，使用佳能Plain paper纸张打印彩色图像时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*3 使用快速打印速度并设定图像模式进行打印，使用佳能Plain paper纸张打印彩色图像时的机械打印时间，实际数据会因测定环境和测定条件的不同而有所变化；
*4 用户调整前后在相同环境和介质情况下，使用CAD介质（普通纸、覆膜纸等）输出得到的结果；
*5 根据分辨率等数据计算的理论值；
*6 功能可关闭，详细信息可于销售公司人员确认；
*7 支持版本JFIF1.02；Basuc DCT压缩方式；RGB/灰度色彩模式；24位/8位色彩；水平和垂直像素数不超过 38,400；(部分采样方式不支持)
*8 CALS数据格式：MIL-R-28002A I型；标题部分：MIL-STD-1840A；数据部分：ITU_G4格式的光栅数据，建议遵循ITU-T T.6规则；打印方式通过网络文件直接打印(FTP打印)
*9 此处未列举所有软件，大部分软件需要在佳能官网下载与支持页面自行下载，软件版本有更新时恕不另行单独通知。

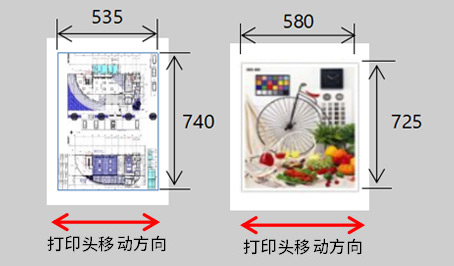

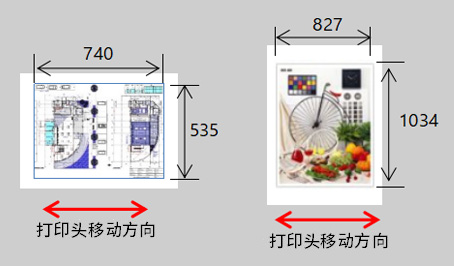

打印测定环境/条件	TM-5240		输出图像	TM-5340		输出图像
纸张尺寸 (mm)	594 x 841	594 x 841		841 x 594	841 x 1189
输出尺寸 (mm)	535 x 740	580 x 725		740 x 535	827 x 1034
输出图像	Floor_PLAN_A1.pdf	ISO JIS SCID N5		Floor_PLAN_A1.pdf	ISO JIS SCID N5
应用软件	Adobe Acrobat Reader DC	Photoshop Elements		Adobe Acrobat Reader DC	Photoshop Elements
操作系统信息	Windows10 Enterprise 64Bit			Windows10 Enterprise 64bit
说明	打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同			打印速度（打印一页的时间）不包括数据传送以及打印机预操作时间根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同

*以上产品说明的内容、图片等，仅供参考。产品及产品信息最终以产品实物及随机资料为准。我司已对所有资料内容详尽校对，如仍有任何疏漏或翻译误差，敬请谅解。产品规格等信息如有变更，恕不另行通知。购买前请与销售商确认。
*以上数据来源于佳能实验室，打印测定环境和测定条件请参考产品规格页面中的信息，实际数据会因测定环境和测定条件的不同而有所变化。
