设置麦克风 (XA40 / XA45)
最近更新 ： 22-Mar-2019
发行编号 ： 8204364100
解决方法
本摄像机可记录和播放四声道线性PCM 或双声道AAC 音频。采样频率为48 kHz，音频采样位深为16 位。
可以使用内置立体声麦克风、市售的外接麦克风(INPUT 1/INPUT 2 端子*、MIC 端子) 或线路输入(INPUT 1/INPUT 2端子*)记录音频。使用INPUT 1/INPUT 2 端子可为通道1(CH1)和通道2(CH2) 单独选择音频输入。
为使用INPUT 端子和麦克风卡座，必须将提握手柄正确安装至摄像机。
音频信号和视频信号将从SDI OUT 端子( 仅
) 和 HDMI OUT 端子一同输出。可在外部记录设备上记录该音频信号。
) 和 HDMI OUT 端子一同输出。可在外部记录设备上记录该音频信号。
* 仅当提握手柄安装至摄像机时可用。
: INPUT 1 和INPUT 2 的灵敏度选择开关
: INPUT 端子ON/OFF 开关
: CH1 和CH2 的音频电平开关
: CH1 和CH2 的音频电平转盘
: 内置立体声麦克风
: INPUT 1 和INPUT 2 端子( 统称为''INPUT 端子'')
: MIC (麦克风) 端子
哪些音频输入记录在哪些音频通道由菜单设置、是否装有提握手柄和摄像机上的其他音频相关控件的组合决定。下表总结了可能的组合。
| 音频 格式 |
提握手 柄已安 装至摄 像机 |
INPUT 端子 ON/ OFF 开 关位置 |
麦克风 已连接 到MIC 端子 |
[通道2 输入] *1 |
记录的音频声道/ 音频源 | |||
| CH1 | CH2 | CH3 | CH4 | |||||
| [LPCM 16bit 4CH] |
是 | ON | 是 | INPUT 2 | INPUT 1 端子 | INPUT 2 端子 | MIC 端子 (L) |
MIC 端子 (R) |
| INPUT 1 | INPUT 1 端子 | |||||||
| 否 | INPUT 2 | INPUT 2 端子 | 内置麦克风 (L) |
内置麦克风 (R) |
||||
| INPUT 1 | INPUT 1 端子 | |||||||
| OFF | 是 | – | MIC 端子 (L) |
MIC 端子 (R) |
||||
| 否 | 内置麦克风 (L) |
内置麦克风 (R) |
||||||
| 否 | – | 是 | MIC 端子 (L) |
MIC 端子 (R) |
||||
| 否 | 内置麦克风 (L) |
内置麦克风 (R) |
||||||
| AAC 16bit 2CH |
是 | ON | – | INPUT 2 | INPUT 1 端子 | INPUT 2 端子 | – | – |
| INPUT 1 | INPUT 1 端子 | |||||||
| OFF | 是 | – | MIC 端子 (L) |
MIC 端子 (R) |
||||
| 否 | 内置麦克风 (L) |
内置麦克风 (R) |
||||||
| 否 | – | 是 | – | MIC 端子 (L) |
MIC 端子 (R) |
|||
| 否 | 内置麦克风 (L) |
内置麦克风 (R) |
||||||
*1
音频设置] > [通道2 输入]
音频设置] > [通道2 输入]
1. 将INPUT 端子ON/OFF 开关设置为ON。
2. 将INPUT 1/INPUT 2 的灵敏度选择开关设置为LINE 或MIC。
注释
- 要使用幻象电源为麦克风供电，请将开关设置为MIC+48V。确保在开启幻象电源前先连接麦克风。关闭幻象电源时，保持麦克风处于连接状态。
- 将同一音频输入记录至2 个音频通道
默认情况下，使用INPUT 端子时，每个音频输入都会记录到单独的音频通道(INPUT 1 记录到CH1，INPUT 2 记录到CH2)。如有必要( 如作为音频备份记录)，可将输入INPUT 1端子的音频记录到两个音频通道，即CH1 和CH2。在此情况下，可单独调整各个声道的音频记录电平。
1. 将电源开关设置为CAMERA。
2. 按下MENU 按钮。
3. 选择 [
音频设置] > [通道2 输入].
音频设置] > [通道2 输入].
4. 选择所需选项，然后选择
.
.
- [
INPUT 2 ] : 将音频单独记录到各个声道。输入到INPUT 1 的音频将记录到CH1，而输入到INPUT 2 的音频将记录到CH2。 - [
INPUT 1 ] : 输入到INPUT 1 的音频将记录到两个声道。不记录输入INPUT 2 的音频。
注释
即使选择 [
: INPUT 1 ]，通道2 的音频记录电平也将由INPUT 2 的音频电平开关和转盘决定。
: INPUT 1 ]，通道2 的音频记录电平也将由INPUT 2 的音频电平开关和转盘决定。
可分别将各声道的音频记录电平设置为自动或手动。此外，手动调整音频记录电平时，也可单独为各通道设置电平( 从 –∞ 至18 dB)。

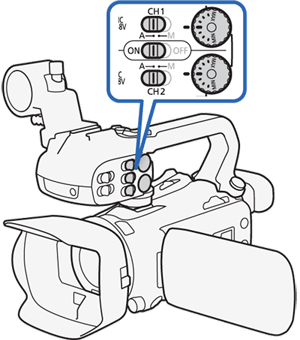

1. 将所需声道的音频电平开关设置为A ( 自动) 或M ( 手动)。
参考
- 如果将开关设置为A，将自动调整音频电平，并且无需执行剩余步骤。如果将开关设置为M，继续该步骤设置音频记录电平。
2. 转动对应的音频电平转盘。
- 例如，MIN 对应 –∞，转盘中间较大的标记对应 0 dB，MAX 对应 +18 dB。
- 调整音频记录电平的标准是使音频电平表中的电平指示仅偶尔显示在-18 dB 标记( 距-20 dB 标记右侧一个刻度) 的右侧。
参考
- INPUT 端子的CH1 和CH2 的自动电平控制(ALC)
INPUT 1 和INPUT 2 开关均设置为相同类型的音频源( 线性输入或麦克风) 时，可以使用 MENU > [
音频设置] > [输入 1/2 ALC 链接] 设置关联两个输入的音频电平调整。
音频设置] > [输入 1/2 ALC 链接] 设置关联两个输入的音频电平调整。
选择 [
相连] 选项后，可以使用CH1 音频电平开关和CH1 音频电平转盘调整两个音频声道。
相连] 选项后，可以使用CH1 音频电平开关和CH1 音频电平转盘调整两个音频声道。
注释
- 音频电平表到达红点(0 dB) 时，声音可能会失真。
- 如果音频电平表显示正常，但声音失真，请启用麦克风衰减。
- 调整音频记录电平或启用麦克风衰减时，建议使用耳机检查音量。
- 如果至少有一个通道设置为手动调整，可以使用 MENU > [ 音频设置] > [输入 1/2 限制器] 设置启用音频峰值限制器。启用后，屏幕上将显示
，且音频峰值限制器将在音频输入信号开始失真时限制其振幅。
其中一个音频声道设置为 INPUT 端子并且相应的灵敏度选择开关设置为 MIC 或 MIC+48V 时，可选择外接麦克风的灵敏度。
1. 将电源开关设置为CAMERA。
2. 按下MENU 按钮。
3. 选择 [
音频设置] > [输入 1 麦克风增益] or [输入 2 麦克风增益]。
音频设置] > [输入 1 麦克风增益] or [输入 2 麦克风增益]。
4. 选择所需选项，然后选择 [
]。
]。
注释
可从–12 dB 至+12 dB 的5 个灵敏度级别中任选一个。
其中一个音频声道设置为 INPUT 端子并且相应的灵敏度选择开关设置为 MIC 或 MIC+48V 时，可启用外接麦克风衰减(20 dB)。
1. 将电源开关设置为CAMERA。
2. 按下MENU 按钮。
3. 选择 [
音频设置] > [输入 1 麦克风衰减] or [输入 2 麦克风衰减]。
音频设置] > [输入 1 麦克风衰减] or [输入 2 麦克风衰减]。
4. 选择 [
开]，然后选择 [
]。
开]，然后选择 [
]。
如果提握手柄安装至摄像机，但不想将外接麦克风连接至 INPUT 端子，请按照以下步骤使用内置麦克风或连至 MIC 端子的外接麦克风。外接麦克风连接至 MIC 端子时，摄像机将自动从内置麦克风切换到外置麦克风。

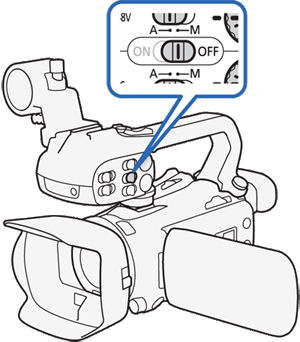

1. 将INPUT 端子ON/OFF 开关设置为OFF。
参考
- 如果将麦克风连接到MIC 端子，摄像机将自动从内置麦克风切换到外接麦克风。
- 使用市售插入式电源麦克风
1. 将电源开关设置为CAMERA。
2. 按下MENU 按钮。
3. 选择 [
音频设置] > [MIC 电源]。
音频设置] > [MIC 电源]。
4. 选择 [
开]，然后选择 [
]。
开]，然后选择 [
]。
须知
- 向没有插入式电源功能的麦克风供电可能会导致其损坏。
