如何设置麦克风 (XF310/XF315)
最近更新 ： 11-May-2016
发行编号 ： 8202930200
解决方法
本摄像机支持采样频率达 48 kHz 的双声道线性 PCM 音频记录和播放。可使用内置麦克风、可选购的外置麦克风（XLR 端子）或线路输入（XLR 端子）记录音频。可单独为声道 1 和声道 2 选择音频输入模式。
 |
CH1 和 CH2 的 AUDIO IN 开关 |
 |
内置麦克风 |
将所需声道的 [AUDIO IN] 开关设置为 [INT]。
- 配置低频滤波器
可以最佳配置音频记录，以匹配音频源的特性。
1.按下 [MENU] 按钮。
2.打开 [Int.Mic 低截滤波器] 子菜单。
依次选择 [音频设置] -> [音频输入] -> [Int.Mic 低截滤波器]。
上/下推 [操纵杆] 或者转动 [SELECT] 转盘选择所需子菜单，然后按 [SET]。
3.选择所需选项，然后按下 [SET]。
关：在普通条件下记录音频。
LC1：主要用于记录人的声音。
LC2：在有风的环境下（例如，在海滩或靠近建筑物的地方）减少户外记录时的背景风声。请注意，使用此设置时，一些低频率的声音可能会和风声一起被抑制。
- 选择内置麦克风的灵敏度
可以最佳配置灵敏度，以匹配音频源。
1.按下 [MENU] 按钮。
2.打开 [int.Mic 灵敏度] 子菜单。
依次选择 [音频设置] -> [音频输入] -> [Int.Mic 灵敏度]。
3.选择所需选项，然后按下 [SET]。
普通：在普通条件下记录音频。
高：在较高的音量 (+6 dB) 下记录音频。
- 启用内置麦克风的电平衰减
如果音频电平太高且声音失真，可启用麦克风电平衰减 (12 dB)。

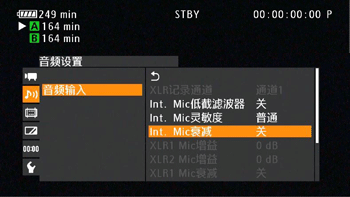

1.按下 [MENU] 按钮。
2.打开 [int.Mic 衰减] 子菜单。
依次选择 [音频设置] -> [音频输入] -> [Int.Mic 衰减]。
3.选择 [开]，然后按下 [SET]。
4.启用内置麦克风的电平衰减 (12dB)。
|
XLR 端子 (CH1/CH2) |
|
用于 CH1 和 CH2 的 XLR 端子开关 |
1.将麦克风连接至 XLR 端子。 要连接外置麦克风，请参阅
如何连接外置麦克风 (XF310/XF315)。
2.将所需声道的 [AUDIO IN] 开关设置为 [EXT]。
3.将所需声道的 XLR 端子开关设为 [LINE] 或 [MIC]。
- 要向麦克风提供幻影电源，请改为将该开关设为 [MIC+48V]。请确保首先连接到麦克风，然后再开启幻影电源。关闭幻影电源时，保持麦克风的连接。
- 在使用 XLR 端子仅记录到一个声道时，使用 CH1 输入端子并将用于 CH1 的 XLR 端子开关设为 [LINE]、[MIC] 或 [MIC+48V]。
- 选择记录声道
可以选择摄像机记录音频的声道。
1.按下 [MENU] 按钮。
2.打开 [XLR 记录通道] 子菜单。
依次选择 [音频设置]-> [音频输入]-> [XLR 记录通道]。
3.选择所需选项，然后按下 [SET]。
CH1：将音频单独记录到各个声道。输入 CH1 的音频将记录到声道 1，而输入 CH2 的音频将记录到声道 2。
CH1/CH2：输入到 CH1 的音频将记录到两个声道。不记录输入到 CH2 的音频。
- 调节外部麦克风的灵敏度
XLR 端子开关设置为 [MIC] 或 [MIC+48V] 时，可调节外置麦克风的灵敏度。
1.按下 [MENU] 按钮。
2.打开所需 XLR 端子的灵敏度子菜单。
依次选择 [音频设置] -> [音频输入] -> [XLR1 Mic 增益] 或 [XLR2 Mic 增益]。
3.选择所需级别，然后按下 [SET]。
[+12 dB]、[+6 dB]、[0 dB]、[－6 dB]、[－12 dB]
- 启用外置麦克风的电平衰减
XLR 端子开关设置为 [MIC] 或 [MIC+48V] 时，可启用外置麦克风的电平衰减 (20 dB)。
1.按下 [MENU] 按钮。
2.打开所需 XLR 端子的麦克风电平衰减子菜单。
依次选择 [音频设置] -> [音频输入] -> [XLR1 Mic 衰减] 或 [XLR2 Mic 衰减]。
3.选择 [开]，然后按下 [SET]。
4.启用外置麦克风的电平衰减 (20dB)。
注意
- 连接不支持幻影电源的麦克风或设备时，应确保将 XLR 端子开关分别设置为 [MIC] 或 [LINE]。如果将开关设置为 [MIC+48V]，麦克风或设备可能会受损。
- 如果 [XLR 记录通道] 设置为 [CH1/CH2]，则无法记录输入到 CH2 的音频。
可将各声道的音频电平设置为自动或手动。CH1 和 CH2 都设置为内置麦克风时，CH1 的设置将自动应用于 CH2。
|
CH1/CH2 AUDIO LEVEL 开关 |
|
CH1/CH2 AUDIO LEVEL 转盘 |
- 自动音频电平调节
将所需声道的 [AUDIO LEVEL] 开关设置为 [ A ]（自动），以便让摄像机自动调节该声道的音频电平。如果 CH1 和 CH2 均设置为内置麦克风并且 CH1 设置为自动音频电平调节，则摄像机也可自动调节 CH2 的音频电平。
参考
- CH1 和 CH2 设置为相同的音频输入时（外置麦克风或外部线路输入），如果音频电平设置为自动，则可使用 [音频设置] -> [音频输入] -> [XLR ALC 链接] 设置来链接两个声道的音频电平调节。
- 手动音频电平调节
可以手动将各声道的音频电平从 -∞ 设置为 18 dB。
将转盘设为 [锁定] 位置将使音频电平维持在其当前位置。
1.将所需声道的 [AUDIO LEVEL] 开关设置为 [ M ]。
2.转动对应的 [AUDIO LEVEL] 转盘来调节音频电平。
- 例如，0 对应于 -∞，5 对应于 0 dB，10 对应于 +18 dB。
- 作为指导原则，请调节音频记录电平，以确保侧面显示屏上的音频电平表仅偶尔位于 18 dB 标记的右侧。
3.将 [AUDIO LEVEL] 开关设置为 [
]（锁定）可使转盘维持在当前位置并防止其转动。将该开关设为其他位置会解锁它。
]（锁定）可使转盘维持在当前位置并防止其转动。将该开关设为其他位置会解锁它。
参考
- 设置音频峰值限制
您可以激活音频峰值限制器以防止音频失真。激活音频峰值限制器后，该限制器将在音频输入信号的振幅超过 -4 dBFS 时限制其振幅。使用 [音频设置] -> [音频输入] -> [限制器] 设置。若将至少一个声道设置为手动音频电平调节，即可激活音频峰值限制器。
注释
推荐在调节音频电平时使用耳机。如果输入电平过高，即使音频电平指示灯显示适当的电平，音频也可能会失真。
