准备本机
最近更新 ： 25-Jun-2010
发行编号 ： 8200834300
解决方法
须知
- 请勿将本机安装在可能有物品坠落其上的地方。此外，请勿在本机顶部放置任何物品。打开机盖时物品可能会掉入本机，导致故障。
- 打印开始时，出纸托盘(A)自动打开。请勿在出纸托盘前面放置任何物品。
1.
从本机内部和外部取下所有的橙色胶带和保护材料。
注释
- 胶带和保护材料的形状和位置可能与实际会有所不同。
2.
确认已提供所有以下物品。
一些附件(1)存放在出纸托盘(A)内。打开出纸托盘取出这些附件。
(1) 打印头
(2) 墨水盒(6个：M、BK、GY、PGBK、C、Y)
(3) 手册
(4) 8cm光盘适配器
(5) 光盘托盘
(6) 电源线
(7) 安装光盘(包含驱动程序、应用程序和电子手册)
(8) 无光泽照片纸MP-101(用于自动打印头对齐)
(9) 其他文档
注释
- USB电缆线是连接本机和计算机所必需的(仅适用于USB连接)。
3.
解除扫描仪锁定。
(1) 打开文档盖板(B)。
(2) 向释放标记方向移动扫描仪锁定开关(C)以解除扫描单元(机盖)锁定。
(3) 关闭文档盖板。确保文档盖板已关闭并转到下一步。
4.
将电源线稳固地插入本机背面左侧的电源线连接器，并稳固地连接到壁装电源插座上。
须知
- 请勿在此步骤连接USB电缆线或以太网电缆线。
- 确保文档盖板(D)已关闭。
5.
按LCD打开按钮(E)(1)，然后将LCD(液晶显示屏)(F)调整至舒适的观看角度(2)。
6.
按电源按钮(G)。
注释
- 本机可能发出运行噪音。这属于正常操作。
- 插入电源线插头后，电源按钮大约需要4秒钟才能工作。
7.
使用操作面板上的
或
按钮(H)选择液晶显示屏上显示的语言，然后触摸OK按钮。
或
按钮(H)选择液晶显示屏上显示的语言，然后触摸OK按钮。
8.
显示以上屏幕时，触摸OK按钮并转到下一步。
须知
- 如果液晶显示屏上显示的不是所需的语言，请触摸返回按钮(I)以返回到语言选择屏幕。
须知
- 需要关闭本机电源时
务必按照以下步骤操作。
(1) 按电源按钮关闭本机。
(2) 确保电源指示灯(J)未亮起。
本机关闭之前运行噪音可能最多会持续40秒。
须知
- 拔出电源插头时，确保电源指示灯在拔出插头前未亮起。电源指示灯亮起或闪烁时拔出电源插头可能会导致打印头干涸或堵塞，从而导致打印效果欠佳。
注释
- 对于每个国家或地区，电源线的规格也不相同。
1.

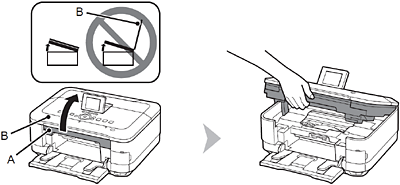

抬起扫描单元(机盖)(A)直至其停止。
关闭文档盖板(B)，将其与扫描单元(机盖)一起抬起。
2.
打印头固定器(C)移至安装位置。
如果打印头固定器未移动，请确保本机已开启。有关详细资料，请参阅 [ 准备工作 ]的4到8。
3.
稳固地抬起打印头固定器的打印头锁定杆的(D)部分直到其停止。
抬起打印头锁定杆可能会感到吃力。
须知
- 请勿触摸打印头固定器(E)内部。如果触摸此区域，本机可能无法正确打印。
4.
从银色包装袋中取出打印头。
5.
取下橙色保护盖。
须知
- 小心处理打印头。请勿将其掉落或向其施加过大的压力。
- 请勿触摸打印头内部(F)或金属部件(G)。如果触摸这些区域，本机可能无法正确打印。
- 打印头包装袋的内部或保护盖的内侧可能会有一些透明或浅蓝色的墨水-这对打印质量没有影响。在处理这些物品时，请注意不要将墨水弄到身上。
6.

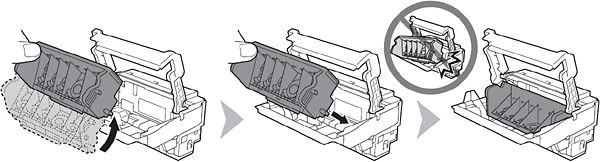

如图所示，向前倾斜打印头并将其安装到适当的位置。
须知
- 切勿使打印头敲击到固定器的侧面。
- 请在明亮的环境下进行安装。
7.
稳固地握住打印头锁定杆并将其完全放下。
须知
- 一旦安装了打印头，请勿将其随意取出。
1.
(1) 完全取下橙色保护胶带。
(2) 完全取下保护薄膜。
2.
持着墨水盒，橙色保护盖(A)向上，并注意不要阻挡L形状气孔(B)。
须知
- 小心处理墨水盒。请勿将其掉落或向其施加过大的压力。
- 务必使用附带的墨水盒。
- 如果橙色胶带仍在L形状气孔上，墨水可能会溅出或本机可能无法正确打印。
- 如果推动L形状气孔堵塞的墨水盒的侧面，墨水可能会溅出。
3.

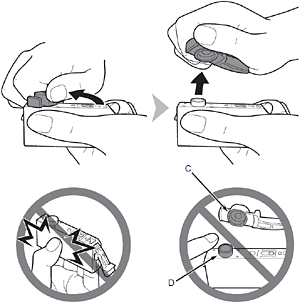

握住墨水盒的侧面并水平90度慢慢扭转橙色保护盖以将其取下。
请勿推动墨水盒的侧面。
须知
- 请勿触摸橙色保护盖的内侧(C)或裸露的墨水端口(D)。如果触摸这些区域，墨水可能会弄脏双手。
4.

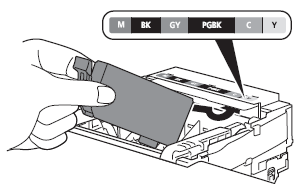

倾斜墨水盒，然后将其插入到标签下面并使其紧靠插槽的后端。
确保标签的颜色与墨水盒一致。
须知
- 请在明亮的环境下进行安装。
5.
稳固地按墨水盒上的PUSH标记，直至其锁定到位。
正确安装完成后，墨水指示灯亮起红色。
6.
根据标签上指示的色彩顺序以同样方式安装其他所有墨水盒。
确保所有的墨水指示灯亮起红色。
须知
- 一旦安装了墨水盒，请勿将其随意取出。
- 如果打印头固定器移至右侧，请关闭并重新打开扫描单元(机盖)。
- 不完备安装
7.

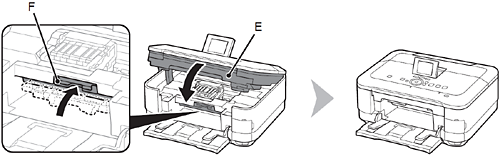

关闭扫描单元(机盖)(E)。
确保内盖(F)已关闭。
须知
- 为安全起见，请务必双手关闭扫描单元(机盖)。
8.

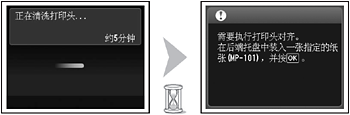

确保液晶显示屏更改为如图所示屏幕，然后转到下一步。
请勿触摸OK按钮。
- 液晶显示屏更改大约需要5分钟。
- 本机在准备打印时可能会发出运行噪音。这属于正常操作。
须知
- 如果液晶显示屏上显示错误信息，确保打印头和墨水盒已正确安装。
1.
准备靠纸架(A)。
(1) 将其打开。
(2) 将其向上拉出。
(3) 将其向后倾斜。
2.
移动纸张导片(B)到两侧边缘。
3.

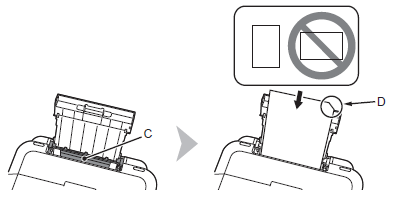

在后端托盘(C)中装入一张附带的专业纸张(无光泽照片纸MP-101)。
纵向装入纸张时使切角(D)位于右上角。
须知
- 务必使用MP-101进行打印头对齐。
4.
滑动左右纸张导片，使其紧靠纸张两侧边缘。
5.
确保已打开出纸托盘(E)，然后打开出纸托盘扩展架(F)。
如果开始打印时出纸托盘关闭着，则其将自动打开。
6.
触摸OK按钮。
打印头对齐开始。
- 完成打印头对齐大约需要4分钟。
7.
打印完图案时，取出已打印的纸张。
至此，打印头对齐完成。
注释
- 液晶显示屏上显示了错误信息时，触摸OK按钮清除错误，然后转到下一步。
- 图案以黑色和蓝色打印。
8.
确认以上信息，然后转到下一步。
对于本机，纸张来源会根据介质类型而有所不同。
- 专业纸张(包含照片纸)
在后端托盘(A)中装入纸张。
- 普通纸
在纸盒(B)中装入纸张。
注释
- 有关如何处理纸张的详细资料，安装完成后，请参阅 [ 装入纸张 ]
- 如何在后端托盘中装入专业纸张
本节描述如何在纸盒中装入普通纸。有关如何在后端托盘中装入专业纸张的详细资料，请参阅 [ 对齐打印头 ] 中的1到4。
- 装入专业纸张
- 将打印面向上纵向装入纸张。
- 确保纸叠高度没有超过标记线(C)。
1.
(1) 关闭出纸托盘扩展架(D)。
(2) 关闭出纸托盘(E)。
2.

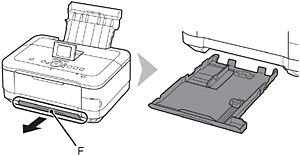

拉出纸盒(F)。
3.
移动左纸张导片(G)至边缘。
4.
滑动前纸张导片(H)与纸张实际尺寸对齐。
前纸张导片与相应的纸张尺寸标记对齐时，将锁定到位并停止滑动。
5.
装入普通纸。
将纸张打印面向下装入。
6.
将纸张与纸盒的右侧(1)对齐，并滑动左纸张导片使其紧靠纸张左侧边缘(2)。
确保纸叠高度没有超过标记线(I)。
7.
将纸盒缓慢插入本机直至其锁定到位。
8.
确认液晶显示屏上的信息，然后触摸OK按钮。
出现主页屏幕。
注释
- 如果本机停止工作大约5分钟，则液晶显示屏将关闭。要恢复显示，请触摸除电源按钮以外的任何按钮。
