准备本机
最近更新 ： 15-Feb-2010
发行编号 ： 8200707800
解决方法
注释
- 准备
1. 从本机内部和外部取下所有的橙色胶带和保护材料。
2. 打印头放置在出纸托盘(A)内部。打开出纸托盘并将其取出。
注释
如果发送或接收需要很长时间，或出现较多故障，将一根地线连接至本机底部的螺丝钉上可能会使情况得到改善。
安装地线时，请如图所示，确保沿本机上的凹槽放置地线，并且小心不要让本机压在地线上。

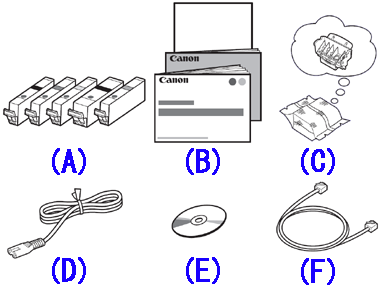

检查如下所示的所有物品都包含在包装箱中。
A : 墨水盒 (5：BK、M、Y、PGBK、C)
B : 手册 其他文档
C : 打印头
D : 电源线
E : 安装光盘(包括驱动程序、应用程序和电子手册)
F : 电话线
注释
- USB电缆线是连接本机和计算机所必需的(仅适用于USB连接)。
注意
请勿打开电源。
要将本机作为传真机使用，需要连接电话线。
本节描述连接电话线的基本方法。
有关其他连接方法，请参阅 [
确认电话线路连接 ]
不作为传真机使用时：
-> [ 开启电源 ]
同时作为传真机和电话使用时：
-> 1,2
仅作为传真机使用时：
-> 1
须知
- 如果本机安装后无法发送传真，请检查电话线路类型。有关详细资料，请参阅 [ 确认电话线路连接 ]
1
使用附带的电话线(A)连接本机。
仅作为传真机使用时：
-> [ 开启电源 ]
2 仅在连接电话时：
取下盖(B)(1)，然后使用电话线(2)连接电话。
须知
- 请勿使用分线适配器将本机和电话并行连接到同一电话线上。本机可能无法正常工作。
须知

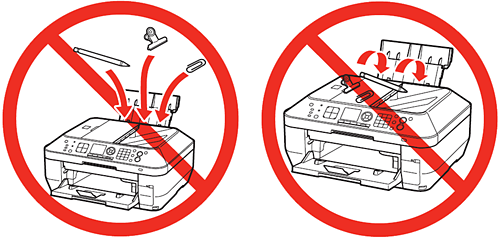

- 请勿将本机安装在可能有物品坠落其上的地方。物品可能会掉入本机中，导致故障。
- 请勿在本机上放置任何物品。打开机盖时物品可能会掉入本机，导致故障。
1
将电源线插入本机背面左侧的电源线连接器，并连接到壁装电源插座上。
须知
- 请勿在此步骤连接USB电缆线或以太网电缆线。
- 确保文档盖板(A)已关闭。
2
按电源按钮(B)开启本机。
注释
- 本机可能发出运行噪音。这属于正常操作。
3
使用操作面板上的
或
按钮(C)选择LCD(液晶显示屏)(D)上显示的语言，然后按OK按钮。
或
按钮(C)选择LCD(液晶显示屏)(D)上显示的语言，然后按OK按钮。
须知
- 如果液晶显示屏上显示的不是所需的语言，请按返回按钮(E)以返回到语言选择屏幕。
4
确保显示以上屏幕并转到下一步。

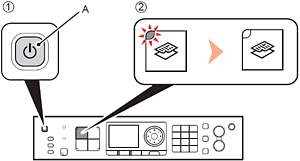

- 关闭电源
务必按照以下步骤操作。
(1) 按电源按钮(A)关闭本机。
(2) 确保操作面板上的所有指示灯都未亮起。
本机关闭之前运行噪音可能最多会持续30秒。
注释
- 对于每个国家/地区，电源线的规格也不相同。
须知
- 拔出电源插头时，确保拔出插头前操作面板上所有指示灯未亮起。在操作面板上所有指示灯亮起或闪烁时拔下电源插头会造成打印头干涸或堵塞，从而导致打印效果欠佳。
如果本机作为传真机使用
- 拔出电源插头会删除存储器中保存的所有传真。拔出电源插头前，发送或打印需要的传真。
1

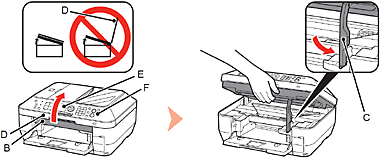

打开出纸托盘(A)。
2
抬起扫描单元(机盖)(B)，并使用扫描单元支架(C)将其固定。
关闭文档盖板(D)，将其与扫描单元(机盖)一起抬起。
3
确保打印头固定器移动到安装位置。
须知
- 请勿触摸操作面板(F)上的按钮或液晶显示屏(E)。可能会导致非所需的操作。
- 打开扫描单元(机盖)时，打印头固定器(G)会自动移动。
- 打印头固定器移动时会发生噪音。这属于正常操作。
- 如果打印头固定器未移动，请确保本机已开启。
4

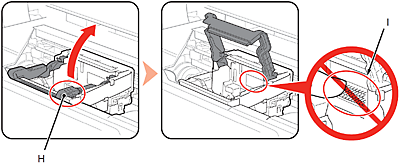

稳固地抬起打印头固定器的打印头锁定杆的(H)部分直到其停止。
抬起打印头锁定杆可能会感到吃力。
须知
- 请勿触摸打印头固定器(I)的内侧。如果触摸此区域，本机可能无法正确打印。
5
从银色包装袋中取出打印头。
6
取下橙色保护盖。
须知
- 小心处理打印头。请勿将其掉落或向其施加过大的压力。
- 请勿触摸打印头内部(J)或金属部件(K)。如果触摸这些区域，本机可能无法正确打印。
- 打印头包装袋的内部或保护盖的内侧可能会有一些透明或浅蓝色的墨水--这对打印质量没有影响。在处理这些物品时，请注意不要将墨水弄到身上。
7

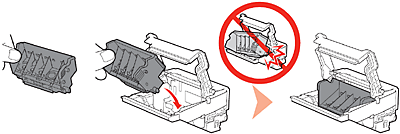

如图所示，向前倾斜打印头并将其安装到适当的位置。
须知
- 切勿使打印头敲击到固定器的侧面。
- 请在明亮的环境下进行安装。
8

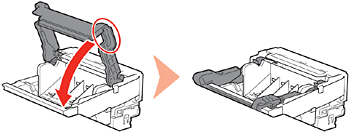

稳固地握住打印头锁定杆并完全将其放下。
须知
- 一旦安装了打印头，请勿将其随意取出。
- 如果扫描单元(机盖)持续打开10分钟以上，打印头固定器会移到右侧。在这种情况下，关闭并重新打开扫描单元(机盖)。
1
(1) 完全取下橙色保护胶带。
(2) 完全取下保护薄膜。
须知
- 小心处理墨水盒。请勿将其掉落或向其施加过大的压力。
- 务必使用附带的墨水盒。
2
持着墨水盒，橙色保护盖(A)向上，并注意不要阻挡L形状气孔(B)。
3
水平90度慢慢扭转橙色保护盖以将其取下。
请勿推动墨水盒的侧面。
须知
- 如果橙色胶带仍在L形状气孔上，墨水可能会溅出或本机可能无法正确打印。
- 如果在L形状气孔堵塞的墨水盒的侧面，墨水可能会溅出。
- 切勿触摸橙色保护盖(C)或裸露的墨水端口(D)的内侧。如果触摸这些区域，墨水可能会弄脏双手。
4
倾斜墨水盒，然后将其插入到标签下面并使其紧靠插槽的后端。
确保标签的颜色与墨水盒一致。
须知
- 请在明亮的环境下进行安装。
5
稳固地按墨水盒上的PUSH标记，直到听到咔嗒声。
正确安装完成后，墨水指示灯亮起红色。
6
根据标签上指示的色彩顺序以同样方式安装所有墨水盒。
确保所有的墨水指示灯亮起红色。
须知
- 一旦安装了墨水盒，请勿将其随意取出。
- 不完备安装

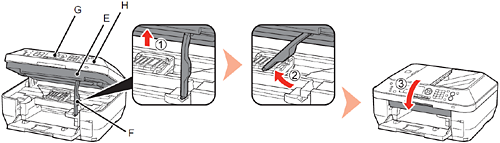

7
(1) 轻轻地抬起扫描单元(机盖)(E)。
(2) 向左折叠扫描单元支架(F)。
(3) 关闭扫描单元(机盖)。
须知
- 请勿触摸操作面板(H)上的按钮或液晶显示屏(G)。可能会导致非所需的操作。
8
确保液晶显示屏更改为如图所示屏幕，然后转到下一步。
通过参阅 [ 装入纸张 ] 在纸盒中装入普通纸，并按OK按钮。
- 液晶显示屏更改大约需要4分钟。
- 本机在准备打印时可能会发出运行噪音。这属于正常操作。
须知
- 如果液晶显示屏上显示错误信息，确保打印头和墨水盒已正确地安装。
注释
- 如果本机停止工作大约5分钟，则液晶显示屏将关闭。要恢复显示，请按除电源按钮以外的任何按钮。
1
关闭出纸托盘(A)。
2

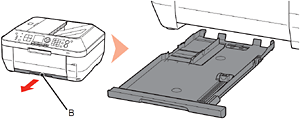

拉出纸盒(B)。
须知
- 纸盒仅支持普通纸。要装入包含照片纸在内的专业纸张，请参阅8.
3
移动纸张导片(C)和(D)到两侧边缘。
4
装入普通纸。
将纸张打印面向下装入。
5
滑动纸张导片与纸张实际尺寸对齐。
纸张导片与相应的纸张尺寸标记对齐时，将锁定到位并停止滑动。
纸张导片和纸叠间可以有一点空间。
6
将纸张与纸盒的右侧(1)对齐，并滑动纸张导片使其紧靠纸张左侧边缘(2)。
确保纸叠高度没有超过标记线(E)。
7
将纸盒缓慢插入本机直至其锁定到位。
8
准备靠纸架(F)。
(1) 将其打开。
(2) 将其向上拉出。
(3) 将其向后倾斜
9
移动纸张导片(G)到两侧边缘。
10
在后端托盘(H)中央装入纸张。
将纸张打印面向上纵向装入。
须知
- 在后端托盘中央装入包含照片纸在内的专业纸张。
仅将本机作为传真机使用时阅读本节。
如果不将本机作为传真机使用，请转到 [
如何将本机连接到电脑上（USB /无线 LAN /有线LAN） ]
以下三种模式用于接收传真。根据需要选择接收模式。可以随时更改接收模式。
预期用途
- 要使用一条电话线路进行语音呼叫和传真。
- 由于接收语音呼叫的机会较多，要使语音呼叫接收优先于传真呼叫接收。
-> [ 电话优先模式 ]
只有连接了电话，才能接收语音呼叫。
- 要使用一条电话线路进行语音呼叫和传真。
- 由于接收传真的机会较多，要使传真呼叫接收优先于语音呼叫接收。
-> [ 传真优先模式 ]
- 要使用专用传真线。
- 要仅作为传真机使用。
-> [ 仅传真模式 ]
响应各种模式中的呼叫
- 电话优先模式
- 有传真呼叫时：
电话铃声响起时，拿起听筒。传真接收开始时，放回电话听筒。
如果连接了答录机，会自动接收传真。
- 有语音呼叫时：
电话铃声响起时，拿起听筒接听电话。
- 传真优先模式
- 有传真呼叫时：
电话铃声响起。
自动接收传真。
- 有语音呼叫时：
电话铃声响起，然后本机铃声响起。拿起听筒接听电话。
- 仅传真模式
- 有传真呼叫时：
自动接收传真。
- 有语音呼叫时：
无法接听电话。
注释
即使电话已连接到本机，根据电话类型或设置，在有来电时可能不响铃。
1
按传真按钮(A)。
显示传真待机屏幕。
2

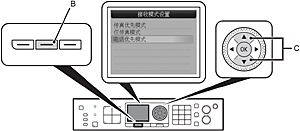

按功能按钮(B)，然后使用
或
按钮(C)选择接收模式。
或
按钮(C)选择接收模式。
3
按OK按钮。
返回到传真待机屏幕。
