对齐打印头
最近更新 ： 15-Nov-2011
发行编号 ： 8200515600
解决方法
如果规则的线条打印后没有对齐或打印效果不理想，请调整打印头位置。
参考
如果剩余墨水量不足，则打印头对齐页将不会正确地打印。 更换墨水不足的墨盒(FINE Cartridge)。
请参见 "
更换墨盒(FINE Cartridge)"。
需要准备：一张A4或Letter尺寸的普通纸*
* 确保使用的纸张两面均洁白干净。
1. 确保电源已开启。
2. 在后端托盘中装入一张A4或Letter尺寸的普通纸。
3. 轻轻地打开出纸托盘，并打开出纸托盘扩展架。

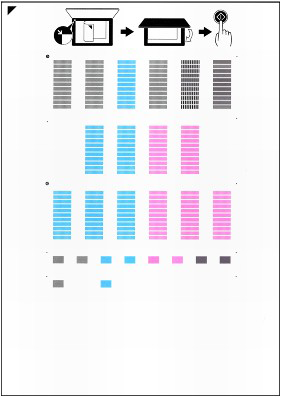

4. 打印打印头对齐页。
(1) 重复按
(维护)按钮直至出现u(小写字母“u”)。
(维护)按钮直至出现u(小写字母“u”)。
(2) 按黑白或彩色按钮。
将打印打印头对齐页。
须知
- 请勿触摸打印头对齐页上的任何打印部分。
- 请注意不要弄脏打印头对齐页。 如果打印头对齐页脏污或皱褶，可能无法正确扫描。
5. 扫描打印头对齐页以调整打印头位置。

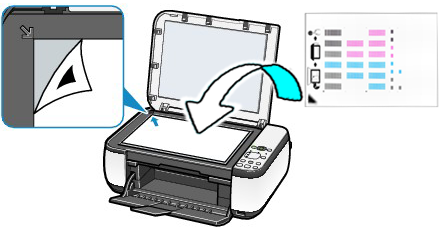

(1) 将打印头对齐页装入到稿台玻璃上。
将打印头对齐页的打印面向下装入，并将该页左上角的标记
与对准标记
对齐。
与对准标记
对齐。
(2) 轻轻地关闭文档盖板，确保发光二极管显示屏上显示U(大写字母“U”)，然后按黑白或彩色按钮。
本机开始扫描打印头对齐页，并且将自动调整打印头位置。
打印头位置调整完成时，发光二极管显示屏返回至复印待机模式。 取出稿台玻璃上的打印头对齐页。
须知
- 打印头位置调整完成之前，请勿打开文档盖板或移动已装入的打印头对齐页。
- 如果调整打印头位置失败，发光二极管显示屏上将出现错误代码。按停止/重置按钮清除错误，然后确认以下各项。
- 稿台玻璃和打印头对齐页没有污迹。
- 打印头对齐页的打印面向下放置在正确位置。
有关详细资料，请参阅
发光二极管显示屏上显示错误代码。
参考
- 如果按以上描述调整打印头位置后打印效果仍不理想，请从计算机手动调整打印头位置。
- 要打印和检查当前打印头的位置调整值，发光二极管显示屏上显示L，然后按黑白或彩色按钮。
打印头对齐可以修正打印头的安装位置并改善变更的色彩和线条。
本机器支持两种打印头对齐方法：自动打印头对齐和手动打印头对齐。
要执行自动打印头对齐，请参阅此网页内的 [ 自动打印头对齐 ]，然后从本机的操作面板上执行该功能。
执行手动打印头对齐的步骤如下：
1. 打开打印机驱动程序设置窗口。
2. 单击维护选项卡上的用户定义设置。
用户定义设置对话框打开。
3. 将打印头对齐转换为手动。
选中手动对齐打印头复选框。
4. 发送设置。
单击发送，然后在显示确认信息时单击确定。
5. 单击维护选项卡上的打印头对齐。
开始打印头对齐对话框打开。
6. 在本机中装入纸张。
在后端托盘中装入三张A4尺寸或Letter尺寸的普通纸。
7. 执行打印头对齐。
确保机器已开机，并单击对齐打印头。
按照信息中的说明进行操作。

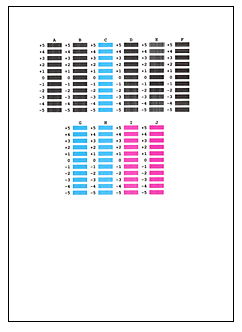

8. 检查打印的图案。
请在相应的框中输入具有最少条纹数的图案的号码。
在预览窗口中单击具有最少条纹数的图案，将在相应的框中自动设置该图案的号码。
当输入所有必要的数值后，单击确定。
参考
- 如果难以选出最佳图案，则选择产生最不显著竖直白色条纹的设置。
(A) 竖直白色条纹不显著
(B) 竖直白色条纹较显著
- 如果难以选出最佳图案，则选择产生最不显著水平白色条纹的设置。
(A) 水平白色条纹不显著
(B) 水平白色条纹较显著
9. 确认显示的信息，并单击确定。
将打印第二个图案。
须知
请勿在打印过程中打开扫描单元(机盖)。
10. 检查打印的图案。
请在相应的框中输入具有最少条纹数的图案的号码。
在预览窗口中单击具有最少条纹数的图案，将在相应的框中自动设置该图案的号码。
当输入所有必要的数值后，单击确定。
参考
如果难以选出最佳图案，则选择产生最不显著竖直白色条纹的设置。
(A) 竖直白色条纹不显著
(B) 竖直白色条纹较显著
11. 确认显示的信息，并单击确定。
将打印第三个图案。
须知
请勿在打印过程中打开扫描单元(机盖)。

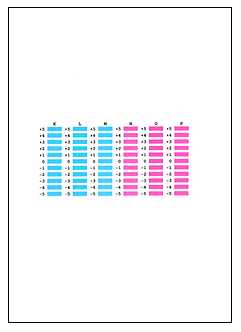

12. 检查打印的图案。
请在相应的框中输入具有最不显著水平条带的图案号码。
在预览窗口中单击具有最不显著水平条带的图案，将在相应的框中自动设置图案的号码。
当输入所有必要的数值后，单击确定。
参考
如果难以选出最佳图案，则选择产生最不显著水平白色条带的设置。
(A) 水平白色条带不显著
(B) 水平白色条带较显著
参考
要打印并检查当前设置，请打开开始打印头对齐对话框，并单击打印对齐值。
