如何安装本机
最近更新 ： 02-Jul-2009
发行编号 ： 8200220000
解决方法

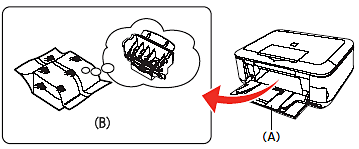

打印头 放置在 出纸托盘 (A) 的内部。
打开 出纸托盘 ，并取出 打印头 。

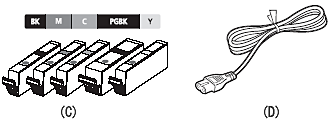

(C) 墨水盒
(D) 电源线
(E) 8 厘米CD-R 适配器
(F) CD-R 托盘
- 手册
- 安装光盘
(包括驱动程序，应用程序和电子手册)
- 保修单
- MP-101 纸张
(用于自动打印头对齐 )
注意
- 开启本机前，取下所有的橙色胶带和保护材料。
参考
- USB电缆线是连接本机和计算机所必需的。
1.把电源线一端插入本机背面的左侧，并将另一端连接至壁装电源插座上。
须知
- 请勿在此步骤连接USB电缆线。

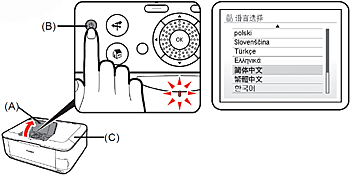

2.然后打开 操作面板(A)，按电源按钮(B)开启本机。
须知
- 请确保文档盖板(C)已关闭。
参考
- 本机可能发出运行噪音。这是正常的运行。
3.使用操作面板上的
或
按钮(D)选择液晶显示屏上显示的语言，然后按OK按钮。显示待机屏幕。
或
按钮(D)选择液晶显示屏上显示的语言，然后按OK按钮。显示待机屏幕。
须知
- 如果液晶显示屏上显示的不是所需的语言，请按操作面板上的 返回按钮以返回至语言选择屏幕。
注意
- 请勿粗略地处理打印头，如向其施加过大压力或将其掉落。

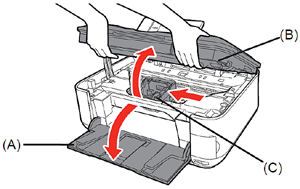

1.打开出纸托盘(A)，然后抬起扫描单元(机盖)(B)直至其锁定到位。
扫描单元(机盖)(B)会自动固定。打印头支架(C)移出。(安装打印头的位置。)
须知
- 关闭文档盖板并将其与扫描单元(机盖)一起抬起。
参考
- 打印头支架移动时会发出噪音。这是正常的运行。

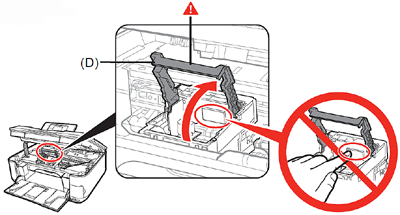

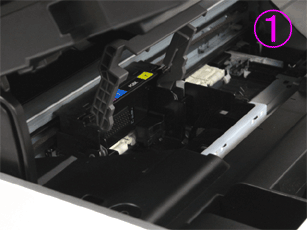

2.抬起打印头锁定杆(D)。
注意
- 稳固地抬起打印头锁定杆直到其停止。(抬起打印头锁定杆可能会感到吃力。)
参考
- 如果打印头支架未移出，确保本机已开启。
3.从银色包装袋中取出打印头。
4.取下并丢弃橙色保护盖。
注意
- 打印头 包装袋的内部或保护盖的内侧可能会有一些透明或浅蓝色的墨水-这对打印质量没有影响。在处理这些物品时，请注意不要将墨水弄到身上。请注意，不要弄脏双手。

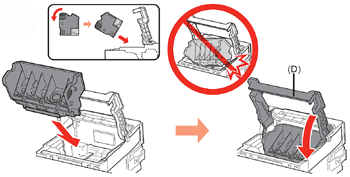

5.倾斜打印头并将其安装到适当的位置。完全地放下打印头锁定杆(D)。
注意
- 切勿使 打印头 敲击到支架的侧面。
- 务必在明亮的环境下安装打印头。
- 捏紧 打印头锁定杆 并轻轻地将其放下。
- 一旦安装了 打印头 ，请勿将其随意取出。
注意
- 请勿粗略地处理墨水盒，如向其施加过大压力或将其掉落。
须知
- 如果打印头支架移至右侧，关闭并重新打开扫描单元(机盖)。
- 确保使用随附的墨水盒。
1.按照箭头所示方向拉橙色胶带(1)以撕下保护薄膜并完全地取下保护薄膜(2)。

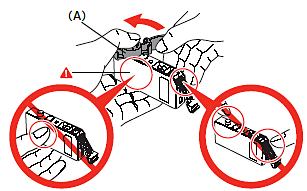

2.使用左手拇指按下的同时，拧掉位于墨水盒底部的橙色保护盖(A)。
注意
- 请勿握住墨水盒的侧面；墨水可能会溅出。
3.安装墨水盒
按墨水盒上的PUSH标记，直至墨水盒锁定到位。
确保墨水指示灯亮起红色。
注意
- 务必在明亮的环境下安装墨盒。
须知
- 安装时请与标签一致。
4.以相同的方法安装所有的墨水盒。

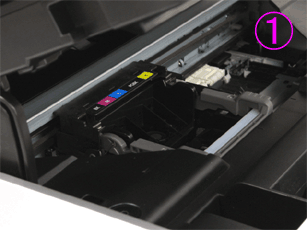

安装所有的墨水盒。
注意
- 一旦安装了墨水盒，请勿将其随意取出。
须知
- 确保所有墨水指示灯亮起红色。

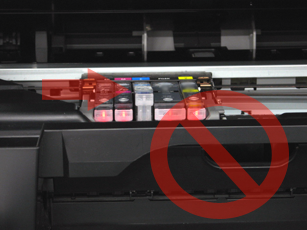

- 不完备安装。
5.关闭扫描单元(机盖)。
- 请等待出现以上屏幕(大约6分钟)并转到下一步。
- 准备打印时，打印机可能发出运行噪音。这是正常的运行。
参考
- 如果在液晶显示屏上显示错误信息，请确保打印头和墨水盒已正确安装。

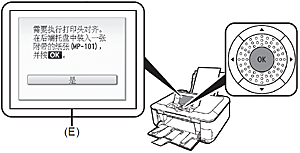

为了更好的打印效果，请对齐打印头。该过程大约需要7分钟。
请使用随附的专业纸张(MP-101)进行对齐。

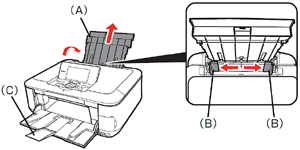

1.打开靠纸架(A)并将其拉出。
参考
- 请确保出纸托盘扩展架(C)已扩展。
2.移动纸张导片(B)至两侧边缘。
3.在后端托盘(D)中装入一张随附的专业纸张(MP-101)。
须知
- 确保使用随附的专业纸张(MP-101)进行自动打印头对齐。

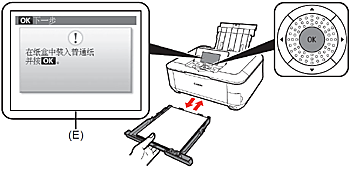

- 不能从纸盒装入MP-101。请将其装入后端托盘。
- MP-101有前后两面。以较白的一面向上将其装入。
参考
- 有关详细资料，请参见 [ 装入纸张 ]
