对齐打印头
最近更新 ： 21-Aug-2008
发行编号 ： 8200218500
解决方法
如果规则的线条打印后没有对齐或打印效果不理想，请调整打印头位置。
需要准备：一张A4或Letter尺寸的Canon MP-101无光泽照片纸
参考
- 如果附带的纸张(Canon MP-101无光泽照片纸)用完了并且无法购买到指定的Canon原装纸张，使用普通纸手动调整打印头的位置。
1.确保电源已开启。
2.将一张附带的纸张，或A4或Letter尺寸Canon MP-101无光泽照片纸的打印面(较白的一面)朝向自身方向装入后端托盘。
须知
- 对齐打印头时无法从纸盒送入纸张。 在后端托盘中装入纸张。
3.轻轻地打开出纸托盘，并打开出纸托盘扩展架。
须知
- 如果内盖打开，请将其关闭。
4.打印打印头对齐图案。
(1) 在主页屏幕上选择设置
，然后按OK按钮。
，然后按OK按钮。
(2) 选择维护，然后按OK按钮。
(3) 选择自动打印头对齐，然后按OK按钮。
参考
- 选择打印打印头对齐数值以打印当前打印头位置调整值。
(4) 选择是，然后按OK按钮。
将打印打印头对齐图案并自动调整打印头位置。
该过程大约需要7分钟。
参考
- 会以黑色和蓝色打印打印头对齐图案。
- 如果自动调整打印头位置失败，液晶显示屏上显示错误信息“自动打印头对齐失败。”。 有关详细资料，请参见 [ 液晶显示屏上显示错误信息 ]
- 如果按以上所述调整打印头位置后打印结果仍不令人满意，请手动对齐打印头。
本节描述如何手动对齐打印头。
如果自动打印头对齐的效果不理想，请按照以下步骤执行手动打印头对齐以精确地对齐打印头。
参考
- 如果内盖打开，请将其关闭。
- 仅以黑色和蓝色打印打印头对齐图案。
1.确保本机已开启。
2.在纸盒中装入三张A4或Letter尺寸的普通纸。
3.打开出纸托盘并扩展出纸托盘扩展架。
4.在主页屏幕上选择
设置，然后按OK按钮。
设置，然后按OK按钮。
显示设置屏幕。
5.选择维护，然后按OK按钮。
显示维护屏幕。
6.选择手动打印头对齐，然后按OK按钮。
显示确认屏幕。
参考
- 如果选择打印打印头对齐数值，本机会在打印当前打印头位置调整值后退出此过程。
7.选择是，然后按OK按钮。
将打印打印头对齐图案。
须知
- 请勿在打印过程中打开扫描单元(机盖)。
8.显示图案是否打印正确？时，确认图案已正确打印，选择是，然后按OK按钮。
显示打印头位置调整值的输入屏幕。

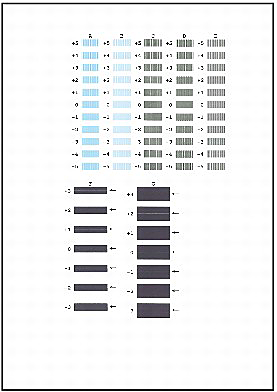

9.检查打印图案并使用
或
按钮输入A列中竖直条纹最不显著的图案的编号。
或
按钮输入A列中竖直条纹最不显著的图案的编号。
参考
- 如果难以选出最佳图案，则选择产生最不显著竖直白色条纹的设置。

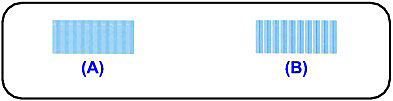

(A) 竖直白色条纹不显著
(B) 竖直白色条纹较显著
10.重复相同的步骤，直至完成在B列到G列中输入图案的编号，然后按OK按钮。
对于F列和G列，请选择箭头指向的水平条纹最不显著的设置。
参考
- 如果难以选出最佳图案，则选择产生最不显著水平白色条纹的设置。

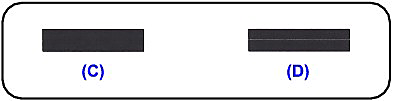

(C) 水平白色条纹不显著
(D) 水平白色条纹较显著
11.确认显示的信息并按OK按钮。
将打印第二个图案。
须知
- 请勿在打印过程中打开扫描单元(机盖)。

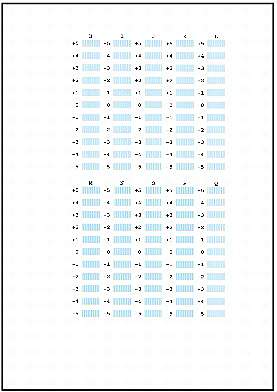

12.检查打印图案并使用
或
按钮输入H列中竖直条纹最不显著的图案的编号。
或
按钮输入H列中竖直条纹最不显著的图案的编号。
参考
- 如果难以选出最佳图案，则选择产生最不显著竖直白色条纹的设置。

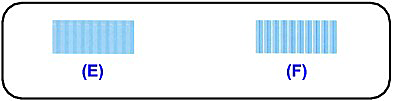

(E) 竖直白色条纹不显著
(F) 竖直白色条纹较显著
13.重复相同的步骤，直至完成在I列到Q列中输入图案的编号，然后按OK按钮。
14.确认显示的信息并按OK按钮。
将打印第三个图案。
须知
- 请勿在打印过程中打开扫描单元(机盖)。

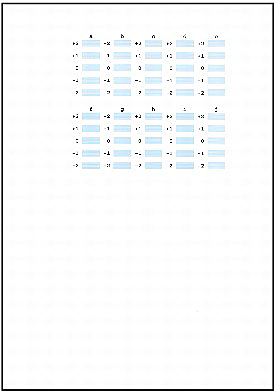

15.检查打印图案并使用
或
按钮输入a列中水平条纹最不显著的图案的编号。
或
按钮输入a列中水平条纹最不显著的图案的编号。
参考
- 如果难以选出最佳图案，则选择产生最不显著水平白色条纹的设置。

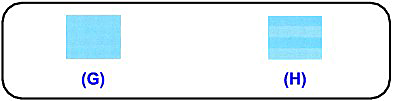

(G) 水平白色条纹不显著
(H) 水平白色条纹较显著
16.重复相同的步骤，直至完成在b列到j列中输入图案的编号，然后按OK按钮。
