对齐打印头
最近更新 ： 30-Jul-2008
发行编号 ： 8200126800
解决方法
如果规则的线条打印后没有对齐或打印效果不理想，请调整打印头位置。
注释
确保内盖已关闭。
须知
执行自动打印头对齐时不能从纸盒送入纸张。务必在后端托盘中装入纸张。
1. 确保本机已开启，然后以打印面(较白的一面)向上装入两张附带的纸张或A4/Letter尺寸的Canon MP-101无光泽照片纸。
2. 打开出纸托盘，然后打开出纸托盘扩展架。
(1) 将手指放入出纸托盘的圆形凹槽中，并将其轻轻打开。
(2) 打开出纸托盘扩展架。
3. 调整打印头位置。
(1) 按主页按钮。
显示主页屏幕。
(2) 选择设置
然后按OK按钮。
然后按OK按钮。
显示设置屏幕。
(3) 选择维护，然后按OK按钮。
显示维护屏幕。
(4) 选择自动打印头对齐，然后按OK按钮。
显示确认屏幕。
注释
如果选择打印打印头对齐数值，本机会在打印当前打印头位置调整值后退出此过程。
(5) 选择是，然后按OK按钮。
打印头自动对齐，并且打印出调整后的打印头图案。该过程大约需要10分钟。
注释
- 会以黑色和蓝色打印打印头对齐图案。
- 如果调整没有成功，则液晶显示屏上显示错误信息“自动打印头对齐失败。”。有关详细资料，请参见 "液晶显示屏上显示错误信息"。
- 如果自动打印头对齐的效果不理想，请执行手动打印头对齐。
如果自动打印头对齐的效果不理想，请按照以下步骤执行手动打印头对齐。
注释
实际的屏幕和手动打印头对齐图案可能与本节中所示的有所不同。
1. 确保本机已开启，然后在后端托盘或纸盒中装入四张A4或Letter尺寸的普通纸。
2 打开出纸托盘，然后打开出纸托盘扩展架。
(1) 将手指放入出纸托盘的圆形凹槽中，并将其轻轻打开。
(2) 打开出纸托盘扩展架。
3 按供纸转换选择已装入纸张的纸张来源。
4. 打印打印头对齐图案。
(1) 按主页按钮。
显示主页屏幕。
(2) 选择设置
, 然后按OK按钮。
, 然后按OK按钮。
显示设置屏幕。
(3) 选择维护，然后按OK按钮。
显示维护屏幕。
(4) 选择手动打印头对齐，然后按OK按钮。
显示确认屏幕。
注释
如果选择打印打印头对齐数值，本机会在打印当前打印头位置调整值后退出此过程。
(5) 选择是，然后按OK按钮。
将打印打印头对齐图案。
(6) 显示“图案是否打印正确？”时，确认图案已正确打印，选择是，然后按OK按钮。
显示打印头位置调整值的输入屏幕。

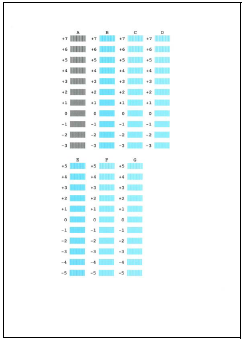

5. 查看第一张打印输出，然后调整打印头位置。
(1) 检查打印图案并使用
或
按钮输入A列中竖直条纹最不显著的图案的编号。
或
按钮输入A列中竖直条纹最不显著的图案的编号。
注释
如果难以选择最匀称的图案，请选择竖直白色条纹最不显著的设置。
(A) 竖直白色条纹不显著
(B) 竖直白色条纹较显著
(2) 重复相同的步骤，直至完成在B列到G列中输入图案的编号，然后按OK按钮。
(3) 确认显示的信息并按OK按钮。
将打印第二个图案。

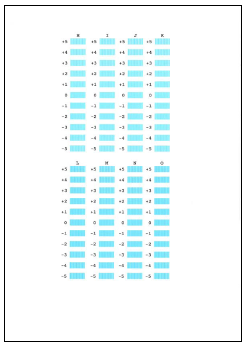

6 查看第二张打印输出，然后调整打印头位置。
(1) 检查打印图案并使用
或
按钮输入H列中竖直条纹最不显著的图案的编号。
或
按钮输入H列中竖直条纹最不显著的图案的编号。
(2) 重复相同的步骤，直至完成在I列到O列中输入图案的编号，然后按OK按钮。
(3) 确认显示的信息并按OK按钮。
将打印第三个图案。

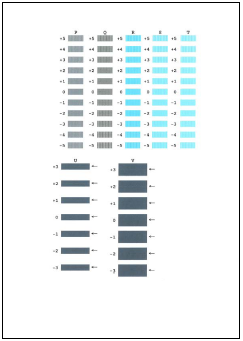

7 查看第三张打印输出，然后调整打印头位置。
(1) 检查打印图案并使用
或
按钮输入P列中竖直条纹最不显著的图案的编号。
或
按钮输入P列中竖直条纹最不显著的图案的编号。
(2) 重复相同的步骤，直至完成在Q列到V列中输入图案的编号，然后按OK按钮。
对于U列和V列，最佳图案应是平滑的并且在箭头所指的区域内没有条纹。
注释
如果难以选择最匀称的图案，请选择水平白色条纹最不显著的设置。
(C) 水平白色条纹不显著
(D) 水平白色条纹较显著
(3) 确认显示的信息并按OK按钮。
将打印第四个图案。

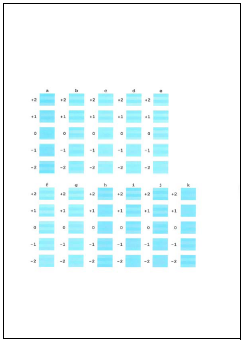

8 查看第四张打印输出，然后调整打印头位置。
(1) 检查打印图案并使用
或
按钮输入a列中水平条纹最不显著的图案的编号。
或
按钮输入a列中水平条纹最不显著的图案的编号。
注释
如果难以选出最匀称图案，请选择水平白色条纹最不显著的设置。
(E) 水平白色条纹不显著
(F) 水平白色条纹较显著
(2) 重复相同的步骤，直至完成在b列到k列中输入图案的编号，然后按OK按钮。
