在纸盒中装纸
最近更新 ： 06-Mar-2008
发行编号 ： 8100112500
解决方法
可以在纸盒中装入尺寸为 A4、B5、A5、Legal、Letter、Executive、自定义尺寸的普通纸(60 到 89 g/m
)和重磅纸(90 到 120 g/m
)。
)和重磅纸(90 到 120 g/m
)。
纸盒中的纸张用尽时，显示屏幕上会显示 <11 NO "size" PAPER>(11 无“某尺寸”纸张)，或纸张来源指示灯闪烁以指示该状态。请向纸盒中加纸。
本打印机标准配置一个纸盒(纸盒1)。“纸盒2”是通过安装选配的输稿器添加的。
须知
- 使纸盒中装入纸张的尺寸与“SETUP”(设置)菜单中的纸张尺寸匹配。 如果这些设置不匹配，会出现信息 <41 CHK PAPER SZE>(41 检查纸张尺寸)，并且打印不会正确执行。
- 使本打印机“SETUP”(设置)菜单中的“CASSETTE1 SIZE”(纸盒 1 尺寸)和“CASSETTE2 SIZE”(纸盒 2 尺寸)的设置与打印机驱动程序中的对应设置匹配。 如果这些设置不匹配，会出现信息 <PC LOAD "size">(PC 装入“某尺寸”)。在这种情况下，通过按[在线]键将“CASSETTE1 SIZE”(纸盒1尺寸)和“CASSETTE2 SIZE”(纸盒2尺寸)的设置值更改为打印机驱动程序中的相应设置，即可继续打印。
- 如果从“纸盒 2”打印，请确保在打印前已安装了“纸盒 1”。如果未安装“纸盒 1”时从“纸盒 2”打印，将导致卡纸。
- 有关可用纸张的更多详细信息，请参阅 [可用纸张]。
- 有关纸盒操作的详细信息，请参阅[操作多功能托盘或纸盒的注意事项]。
- 切勿装入除普通纸(60 到 89 g/m)和重磅纸(90 到 120 g/m)以外的其他纸张。否则可能会导致卡纸或损坏打印机。
注释
- 在“纸盒 2”(仅在安装了选配的输稿器后才可用)中装纸的方法与在“纸盒 1”中装纸的方法相同。
- 如果要从无法使用打印机驱动程序的操作系统打印，请预先将纸张来源指定为 “CASSETTE 1”(纸盒 1)或“CASSETTE 2”(纸盒 2)。[选择纸张来源]

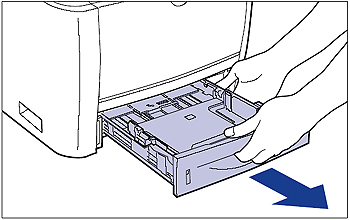

1. 拉出纸盒。
2. 更改要装入纸张的尺寸时，请更改纸张导板的位置。
纸张导板上指示的纸张尺寸的缩写如下：
| 纸张尺寸 | 纸张导板 |
| Legal | LGL |
| Letter | LTR |
| Executive | EXEC |

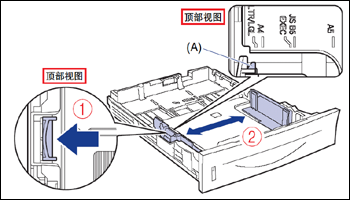

将侧纸张导板滑动到要装入纸张的尺寸标记位置。
侧纸张导板同时移动。使(A)的位置与要装入纸张的尺寸标记对齐。
参考

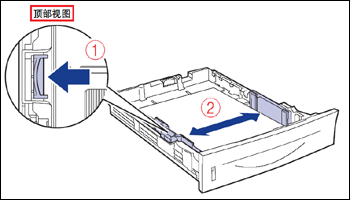

如何滑动侧纸张导板
(1) 按住锁定释放杆。
(2) 将纸张导板滑动到要装入纸张的尺寸标记位置。
注释
如果要使用B5尺寸(182 mm×257 mm)的纸张，请将纸张导板设定到“JIS B5”。

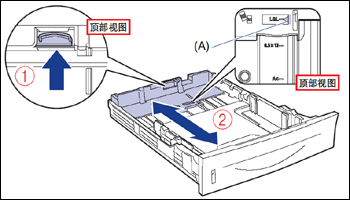

将后部纸张导板滑动到要装入纸张的尺寸标记位置。
使(A)的位置与要装入纸张的尺寸标记对齐。
参考
如何滑动后部纸张导板
(1) 按住锁定释放杆。
(2) 将纸张导板滑动到要装入纸张的尺寸标记位置。
须知
切勿使用“8.5×13”的尺寸标记位置。

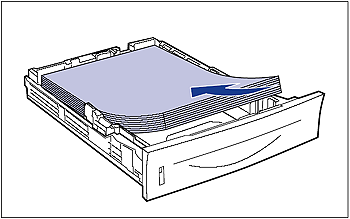

3. 装入纸叠并使其后边缘与纸张导板对齐。

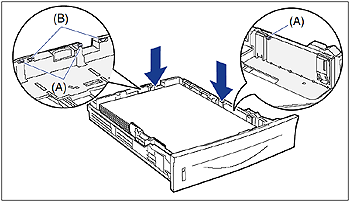

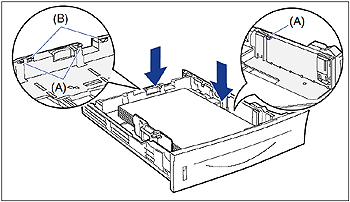

4. 请按图示下压纸张，然后将其装在纸张导板上的挡片(A)下方。
检查以下内容。
- 纸叠厚度是否未超出装纸限量标记 (B)
- 纸张导板的挡片和纸叠之间是否留有足够的空隙

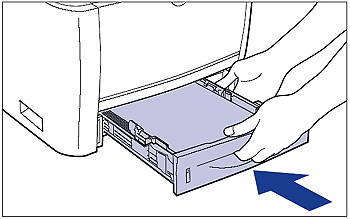

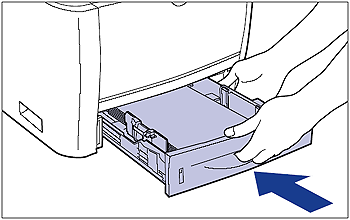

5. 将纸盒装入打印机。
用力将纸盒推入打印机中，直到纸盒前端与打印机前表面齐平。
本打印机的纸盒不能自动检测纸张尺寸。因此，需要注册已装入纸盒的纸张尺寸。
请参阅
[指定纸盒中的纸张尺寸]以注册纸张尺寸。
通过打印机驱动程序打印时，请配置打印机驱动程序。
从无法使用打印机驱动程序的DOS、UNIX或其他操作系统打印时，除指定“CASSETTE1 SIZE”(纸盒1尺寸)和“CASSETTE2 SIZE”(纸盒2尺寸)外，还需指定以下设置。
[指定“STD PAPER SIZE”(标准纸张尺寸)和“STD PAPER TYPE”(标准纸张类型)的设置]
- STD PAPER SIZE(标准纸张尺寸)=已装入纸张的尺寸
- STD PAPER TYPE(标准纸张类型)= 已装入纸张的类型
6. 在打印机驱动程序中指定纸张设置。
通过打印机驱动程序打印时，请指定以下设置。有关使用打印机驱动程序的详细信息，请参阅打印机驱动程序的“帮助”。
| 选项卡 | 设置 | 说明 |
| [页面设置] 选项卡 | [页面尺寸] | 选择由一个应用程序创建的文档的纸张尺寸。 |
| [输出尺寸] | 根据需要选择装入纸张的尺寸。当页面尺寸与装入纸盒中的纸张尺寸相同时，设置保留为[页面尺寸匹配]，无需更改此设置。 | |
| [纸张来源] 选项卡 | [纸张来源] | 选择纸张来源。 当指定[自动]时，如果应用程序指定了纸张尺寸，本打印机将自动选择纸张来源，并从该纸张来源送纸。尽管当[纸张选择]设置为除[所有页使用相同纸张]外的其他设置时，[纸张来源]的设置会变更为如[首页]或[其他页]等，也要指定与[纸张来源]同样的设置。 |
| [纸张类型] | 选择加载纸张类型。 - [普通纸]： 普通纸 (60 - 89 g/m )- [普通纸 L]： 选择[普通纸]后，如果打印时纸张严重卷曲，请指定此选项。 - [重磅纸 1]： 重磅纸 (90 - 120 g/m ) |
可以装入以下自定义尺寸纸张。
- 纵向装纸时： 宽度为 148.0 到 215.9 mm；长度为 210.0 到 355.6 mm
- 横向装纸时(仅在使用 UFR II 打印机驱动程序时)： 宽度为 210.0 到 215.9 mm；长度为 210.0 到 215.9 mm
1. 拉出纸盒。

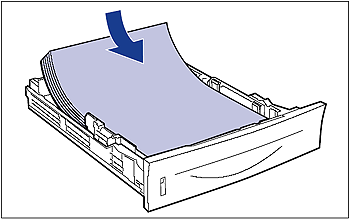

2. 装入纸张，并使其边缘与纸盒的前端对齐。
3. 滑动纸张导板。
滑动侧纸张导板，使其与已装入纸张对齐。
侧纸张导板同时移动。
参考
如何滑动侧纸张导板
(1) 按住锁定释放杆。
(2) 滑动纸张导板，使其与已装入纸张对齐。
滑动后部纸张导板，使其与已装入纸张对齐。
参考
如何滑动后部纸张导板
(1) 按住锁定释放杆。
(2) 滑动纸张导板，使其与已装入纸张对齐。
4. 请按图示下压纸张，然后将其装在纸张导板上的挡片(A)下方。
检查以下内容。
- 纸叠厚度是否未超出装纸限量标记 (B)
- 纸张导板的挡片和纸叠之间是否留有足够的空隙
5. 将纸盒装入打印机。
用力将纸盒推入打印机中，直到纸盒前端与打印机前表面齐平。
本打印机的纸盒不能自动检测纸张尺寸。因此，需要注册已装入纸盒的纸张尺寸。
请参阅
[指定纸盒中的纸张尺寸]以注册纸张尺寸。
通过打印机驱动程序打印时，请配置打印机驱动程序。
从无法使用打印机驱动程序的DOS、UNIX或其他操作系统打印时，除指定“CASSETTE1 SIZE”(纸盒1尺寸)和“CASSETTE2 SIZE”(纸盒2尺寸)外，还需指定以下设置。
[指定“STD PAPER SIZE”(标准纸张尺寸)和“STD PAPER TYPE”(标准纸张类型)的设置]
- “STD PAPER SIZE”(标准纸张尺寸)=已装入纸张的尺寸
- “STD PAPER TYPE”(标准纸张类型)= 已装入纸张的类型
6. 在打印机驱动程序中指定纸张设置。
通过打印机驱动程序打印时，请指定以下设置。有关使用打印机驱动程序的详细信息，请参阅打印机驱动程序的“帮助”。
| 选项卡 | 设置 | 说明 |
| [页面设置]选项卡 | [页面尺寸] | 选择由一个应用程序创建的文档的纸张尺寸。 |
| [输出尺寸] | 根据需要选择装入纸张的尺寸。当页面尺寸与装入纸盒中的纸张尺寸相同时，设置保留为[页面尺寸匹配]，无需更改此设置。 | |
| [自定义纸张尺寸] | 要使用自定义尺寸纸张打印，可单击[页面设置] 选项卡的 [自定义纸张尺寸]，然后指定自定义纸张尺寸。 | |
| [纸张来源]选项卡 | [纸张来源] | 选择纸张来源。 当指定[自动]时，如果应用程序指定了纸张尺寸，本打印机将自动选择纸张来源，并从该纸张来源送纸。尽管当[纸张选择]设置为除[所有页使用相同纸张]外的其他设置时，[纸张来源]的设置会变更为如[首页]或[其他页]等，也要指定与[纸张来源]同样的设置。 |
| [纸张类型] | 选择装入的纸张类型 - [普通纸]：普通纸 (60 - 89 g/m )- [普通纸 L]：选择[普通纸]后，如果打印时纸张严重卷曲，请指定此选项。 - [重磅纸 1]：重磅纸 (90 - 120 g/m ) |
请在本打印机处于以下任一状态时装纸。“作业”指示灯闪烁时，表示本打印机正在打印。切勿在此时拉出纸盒。

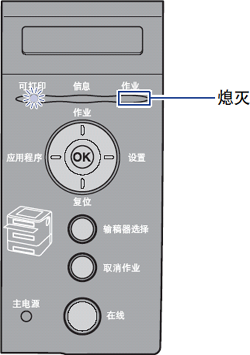

“作业”指示灯熄灭时
显示信息提示纸张用尽或要求更换纸张时

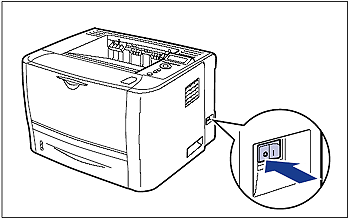

关闭打印机后
须知
- 安装输稿器后，在纸盒中首次装纸时，请务必打开本打印机。
- 切勿在打印期间打开盖板或纸盒。否则，本打印机可能会停止并无法打印。
- 确保纵向装纸。
- 请务必检查纸张导板是否处于已装入纸张的尺寸标记位置。如果纸张导板设定在错误的位置，可能会导致送纸错误。
- 如果使用剪裁不齐的纸张，则一次可能会送入多张纸。在这种情况下，可将纸张完全呈扇形展开，然后在稳固平整的表面上对齐纸叠边缘。
- 以下列出了纸盒的纸张容量。请确保纸叠厚度未超出装纸限量标记。如果纸叠厚度超出装纸限量标记，可能会导致送纸错误。
- 普通纸约 250 张(例如 80 g/m
)
)
- 重磅纸约 200 张(例如 91 g/m
)
)
- 通过 UFR II 打印机驱动程序打印自定义尺寸纸张时，可以纵向或横向装纸。但是，在将“CASSETTE1 SIZE”(纸盒1尺寸)或“CASSETTE2 SIZE”(纸盒2尺寸)设置为“MIXED SIZES”(混合尺寸)后，如果要打印长边为215.9 mm或更短的自定义尺寸纸张，请横向装入纸张。不使用UFR II打印机驱动程序时，请纵向装纸。
- 请务必将纸张导板与纸张宽度对齐。如果纸张导板太松或太紧，可能会导致送纸错误或卡纸。
注释
要在专用信纸或印有徽标的纸张上打印，请参阅
[纸张装入方向]并以正确方向装入纸张。
