主要部件
最近更新 ： 03-Mar-2008
发行编号 ： 8100100600
解决方法

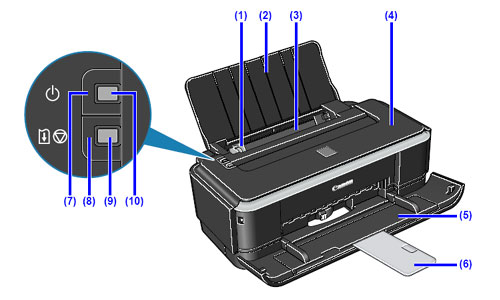

(1) 纸张导片
滑动此导片紧靠纸叠的左侧以承托纸张，使其正确地送入。
(2) 靠纸架
打开此靠纸架以在后端托盘中装入纸张。
(3) 后端托盘
打印前在此处装入纸张。纸张将自动送入，每次一张。
(4) 上盖
更换墨盒(FINE Cartridge)或取出残留在打印机中的卡纸时将其打开。
(5) 出纸托盘
承托打印输出。打印前将其完全打开。
(6) 出纸托盘扩展架
承托输出的打印输出。打印前将其扩展。
(7) 电源按钮
开启或关闭打印机。
(8) 恢复/取消按钮
排除打印机故障后按此按钮以清除错误信息并恢复打印。
按此按钮以取消正在进行的打印作业。
(9) 警告指示灯
出现错误(如纸张或墨水用完)时，亮起或闪烁橙色。
(10) 电源指示灯
亮起或闪烁绿色以指示电源状态。
参考
电源指示灯和警告指示灯
可以通过电源和警告指示灯检查打印机状态。
- 电源指示灯熄灭：电源关闭。
- 电源指示灯亮起绿色：打印机已准备就绪，可以打印。
- 电源指示灯闪烁绿色：打印机正在准备打印，或打印正在进行。
- 警告指示灯闪烁橙色：已出现故障，并且打印机无法打印。有关详细资料，请参见 [ 警告指示灯闪烁橙色 ]。
- 电源指示灯和警告指示灯交替闪烁绿色和橙色各一次：可能已出现需要联系Canon客户支持中心的故障。有关详细资料，请参见 [ 电源指示灯和警告指示灯交替闪烁绿色和橙色 ]。

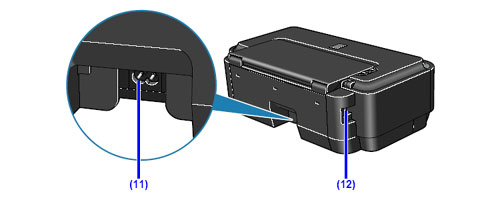

(11) 电源线连接器
在此插入附带的电源线。
(12) USB端口
在此插入将打印机连接到计算机的USB电缆线。
须知
- 打印机正在从计算机打印时，或计算机处于休眠模式或待机模式时，请勿断开或连接USB电缆线。
- 放置打印机前，请参见 "安全注意事项"。
- 请将打印机放置在距离其他电器(如荧光灯)至少5.91英寸/15厘米远的地方。如果小于该距离，打印机可能由于荧光噪音而无法正常工作。

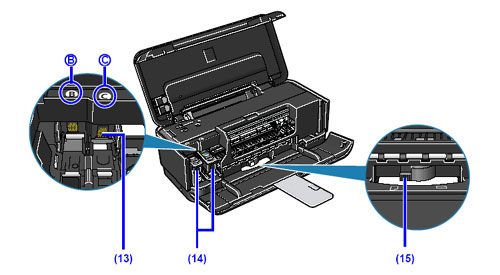

(13) 墨盒(FINE Cartridge)支架
在此处安装墨盒(FINE Cartridge)。
黑色墨盒(Black FINE Cartridge)应安装于左侧的插槽(B)中，彩色墨盒(Color FINE Cartridge)应安装于右侧的插槽(C)中。
(14) 墨盒(FINE Cartridge)
集成打印头与墨水盒的可更换式墨盒。
参考
有关如何安装墨盒(FINE Cartridge)的信息，请参阅单页安装说明。
(15) 纸张厚度杆
变换打印头和已装入纸张间的间距以匹配介质类型。
注释
纸张厚度杆的位置
- 在信封或T恤转印介质上打印时，将纸张厚度杆置于右侧。
- 在信封或T恤转印介质以外的其他纸张上打印时，将纸张厚度杆置于左侧。
有关介质类型和纸张厚度杆位置的详细资料，请参见
[打印介质]。
须知
下图图示中所指的部件(A)可能会被溅墨覆盖。这不会影响打印机的性能。
请勿触摸此部件(A)。如果触摸此部件，打印机可能无法正确打印输出。
