使用倾角和偏移获得个性的画面表现

移轴镜头实用指南

认识移轴镜头

倾角的主要效果

首页 > 认识移轴镜头 > 倾角的主要效果

倾角,源于英语“Tilt”,是在表示物体倾斜时使用的词语。移轴镜头的倾角功能就是将镜头的一部分倾斜,并在不同的拍摄场景中利用倾角所带来的效果。接下来看一看比较有代表性的操作和效果。

倾角效果1:合焦于不平行于图像感应器的平面

倾角:未使用

倾角:未使用

镜头的状态

镜头的状态

使用TS-E 90mm f/2.8镜头,对前轮进行对焦。不使用倾角与偏移功能时,该镜头与普通90mm焦距镜头没什么分别。最大光圈下,除前轮合焦后面的景象全部虚化。

倾角:使用

倾角:使用

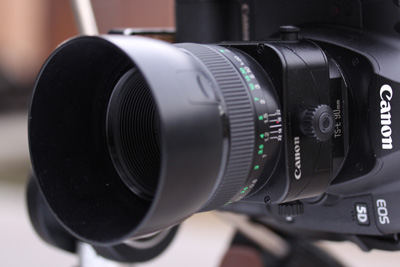

镜头的状态

镜头的状态

TS-E 90mm f/2.8根据被摄体(摩托车)的倾斜进行倾角并在最大光圈下拍摄。因为焦平面同摩托车侧面相平行,所以合焦范围在摩托车前轮到后轮的一个平面上。这是倾角一个很典型的效果。

回顶部回顶部

倾角效果2:仅对平行于图像感应器平面的一部分合焦

倾角:未使用

倾角:未使用

镜头的状态

镜头的状态

TS-E 90mm f/2.8镜头不使用倾角与偏移功能从正面拍摄。因为时钟表盘平行于图像感应器,整个表盘在同一合焦面上,所以可合焦于全部字符。拍摄使用了F2.8的最大光圈。

倾角:使用

倾角:使用

镜头的状态

镜头的状态

如上图所示,使用倾角移动合焦面。右半部分大幅虚化,只有左半部分得以合焦。上图的镜头是向左倾斜得到的效果,向右倾斜的话效果就会相反。同样是在TS-E 90mm f/2.8的F2.8最大光圈下拍摄的。

回顶部回顶部

倾角效果3:使用反向移轴对被摄体的一部分进行合焦

倾角:未使用

倾角:未使用

镜头的状态

镜头的状态

TS-E 90mm f/2.8镜头不使用倾角与偏移功能进行拍摄。图例合焦于眼睛,因为手和眼睛在同一平面上,所以手也得以合焦。人物和背景得到很自然的虚化。使用F2.8的最大光圈拍摄。

倾角:使用

倾角:使用

镜头的状态

镜头的状态

镜头如图所示向下方倾角拍摄,使其仅合焦于眼睛。脸部上除了眼睛以外的其他部分均为焦外状态,和眼睛在同一平面上的手也没能合焦。像这种利用倾角效果对被摄体的一部分进行合焦的手法叫做“反向移轴”,该手法能够获得令人印象深刻的效果。

回顶部回顶部

移轴镜头揭秘
移轴镜头具有比普通EF镜头更大的成像圈

图像感应器面积(36×24毫米)EF镜头的成像圈(φ43.2毫米)移轴镜头的成像圈(φ58.6毫米)移轴镜头的成像圈(φ67.2毫米)

普通EF镜头的成像圈为约φ43.2毫米。新发售产品TS-E 17mm f/4L和TS-E 24mm f/3.5L II的成像圈是约φ67.2毫米,约为普通EF镜头成像圈面积的2.4倍。TS-E 45mm f/2.8和TS-E 90mm f/2.8也拥有约φ58.6毫米的大成像圈。

大成像圈具有
堪比定焦镜头的高性能

  如前所说,移轴镜头是可实现倾角与偏移功能的镜头。而支持该功能的正是比普通EF镜头更大的成像圈。所谓成像圈,就是通过镜头的光线可成像的圆形范围,其直径大于图像感应器的对角线长度。移轴镜头的成像圈比普通EF镜头还要大。这样一来,即使进行倾角与偏移操作,光线也会在成像圈内成像。移轴镜头在不进行倾角与偏移操作时,由于使用大成像圈的中心部分,因此光学性能不会过低,具有同定焦镜头一样的高光学性能。对于追求高品质成像的专业摄影师和发烧友来说,移轴镜头不仅拥有个性效果,其可堪比定焦镜头的高性能更令人注目。
